线缆制作与安装
安装保护地线
安装野战光缆
制作安装直流电源线缆
注意：如果剥线时已取出电源连接器内的插头，在把电源线插入连接器插头前和插入后，必须清理掉连接器插头的顶部插孔、紧固螺钉、线缆插孔这三处散落的屏蔽丝碎屑。
-

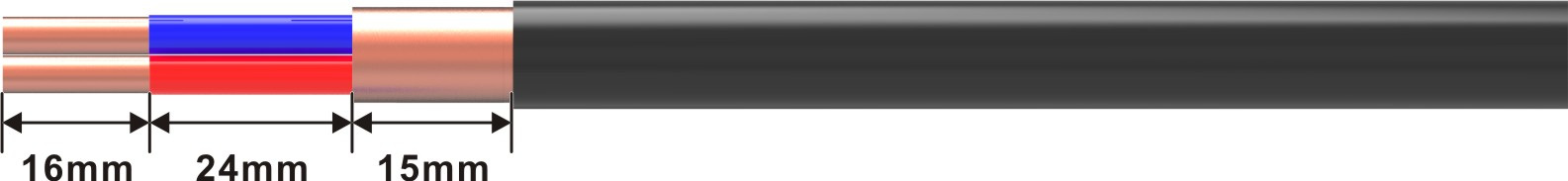

按照维护窗内的图示长度剥线。（上：2×6 mm2，下：2×10 mm2/ 2×16 mm2）
-
在裸露铜芯上套上管状端子，使用管状端子压线钳压接管状端子。
-
压下直流连接器卡扣，取出直流电源连接器插头。
-
松开直流电源连接器尾部紧固螺母。
-
将直流电源连接器的尾部螺母、外壳穿入电源线缆。
-
松开直流电源连接器插头上的压线螺钉和压线夹螺钉，将蓝色线芯的管状端子插入连接器插头的“-”标识接口，红色线芯的管状端子插入连接器插头的“+”标识接口。
-
紧固压线螺钉（先拧紧定位螺钉，再拧紧锁紧螺钉，紧固力矩2.5 N·m）和屏蔽层压线螺钉（紧固力矩1.4 N·m），务必按照力矩要求拧紧力矩。
-
上推直流电源连接器外壳至直流电源连接器插头，听到“卡嗒”声音表示装配到位。将密封胶圈上推卡入直流连接器外壳的压紧锯齿内，拧紧直流电源线缆连接器尾部紧固螺母（紧固力矩1.5 N·m），直流电源线缆一端制作完成。
安装DB15线缆
拆卸线缆
电源线缆制作异常场景
压接管状端子场景示例
-
正常压接场景示例

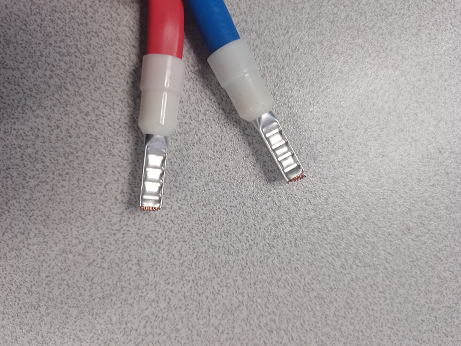

正常压接
-
异常压接场景示例
管状端子使用问题 粗电源线使用小口径管状端子
细电源线使用大口径管状端子
线缆裁剥问题 剥线长短不一
剥线过长
剥线过短
管状端子压接问题 严禁使用老虎钳压接
严禁使用斜口钳压接
裁剪铜芯时斜切管状端子管头（导致顶部变尖影响螺钉固定）
不压接管状端子（仅依靠连接器螺钉固定）
安装管状端子场景示例
-

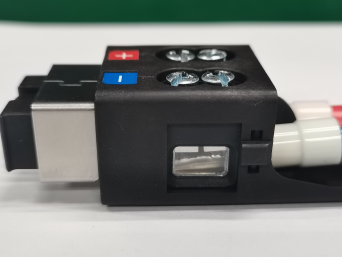

正常安装场景示例正常安装（管状端子压接凹凸面和螺钉压接，插入到位，拧紧螺钉）
-
异常安装场景示例
管状端子安装问题 严禁翻转管状端子方向插入连接器（管状端子压接后的平面应朝向连接器螺钉，严禁如图所示将曲面朝向螺钉）
严禁不把管状端子完全插入连接器（紧固时螺钉可能会压接不到管状端子，导致松脱）
螺钉紧固问题 严禁只拧紧一颗螺钉
严禁两颗螺钉都不拧紧或都不拧
