AAU安装快指

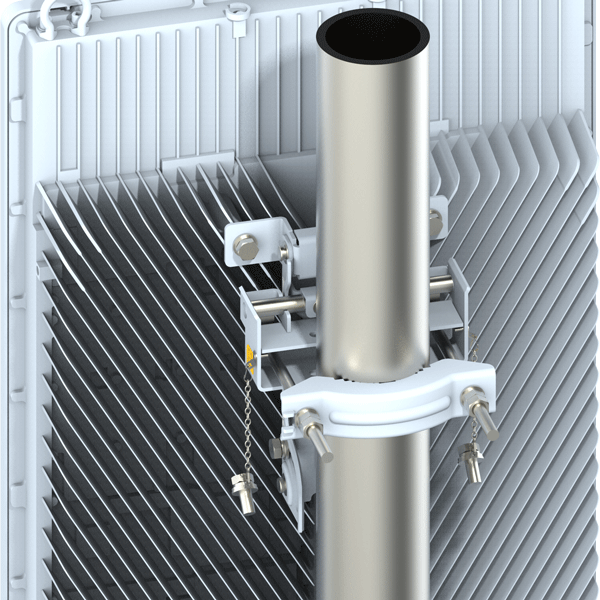

抱杆（60mm-120mm）下倾安装
附件名称外观

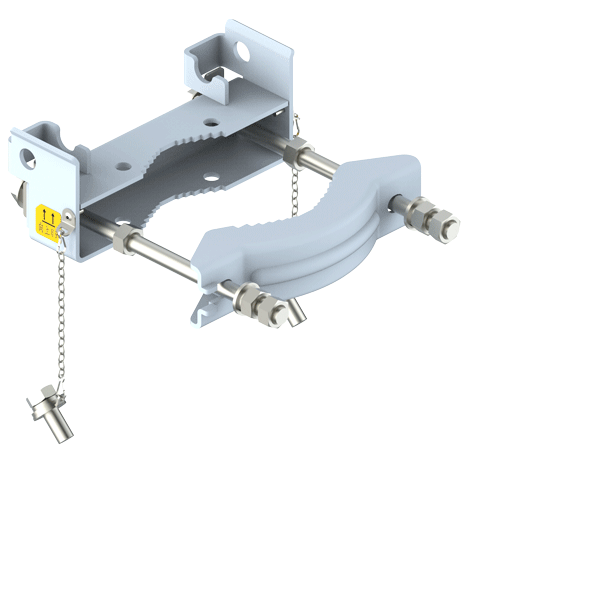

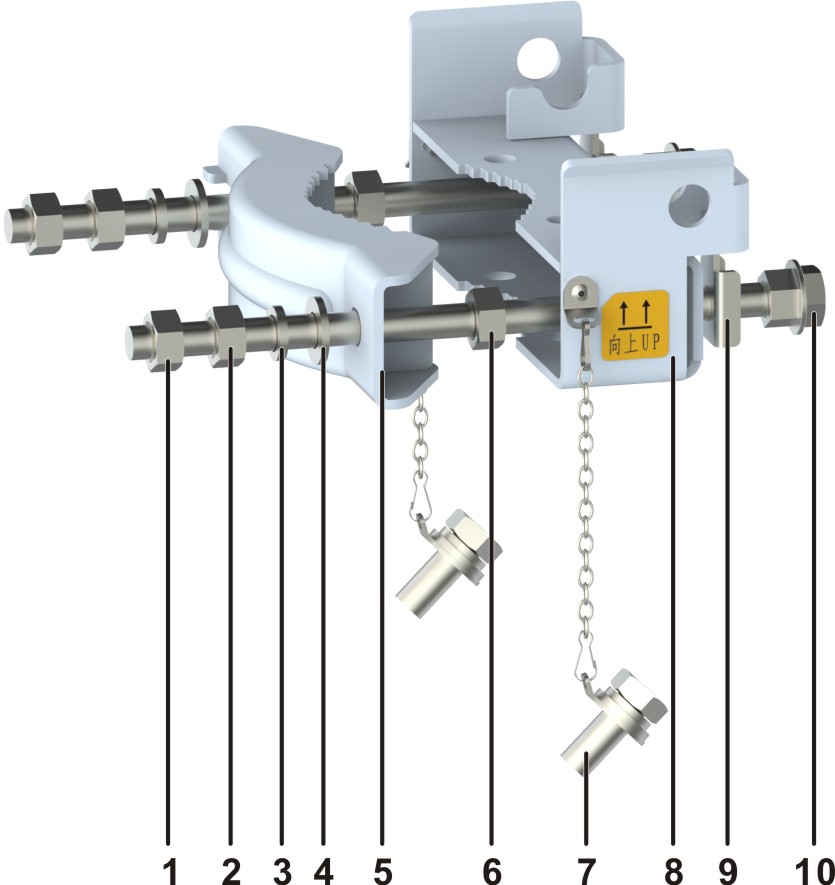

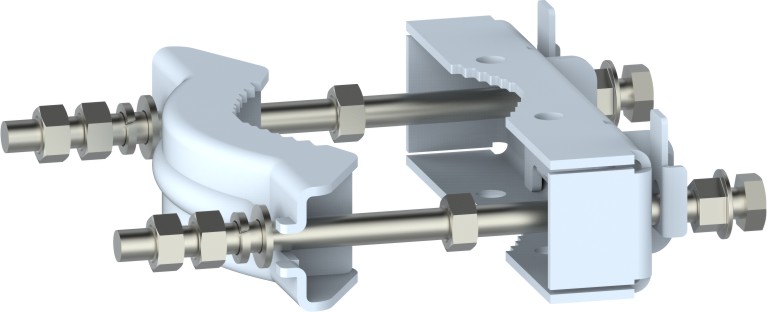

上抱杆组件
1. 紧固双螺母1 2. 紧固双螺母2 3. 弹垫 4.平垫
5. 后压板 6. 中间螺母 7. 可调支架紧固螺钉
8. 前压板 9.止转片 10.螺杆

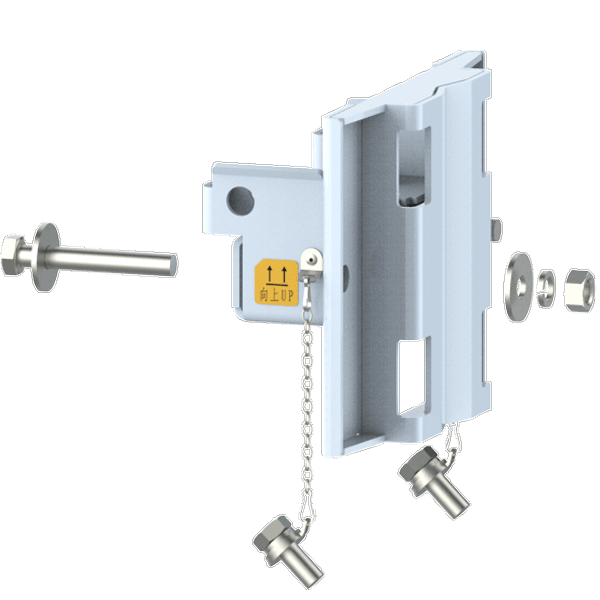

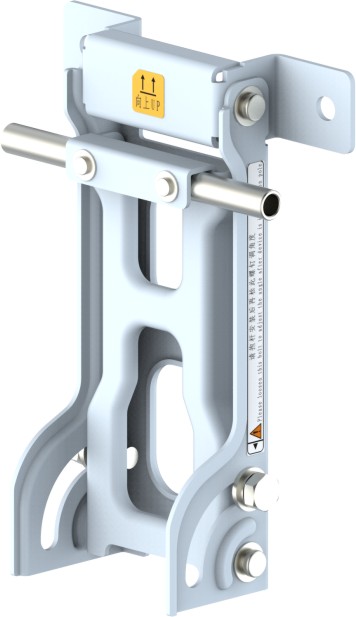

可调支架（含支座）

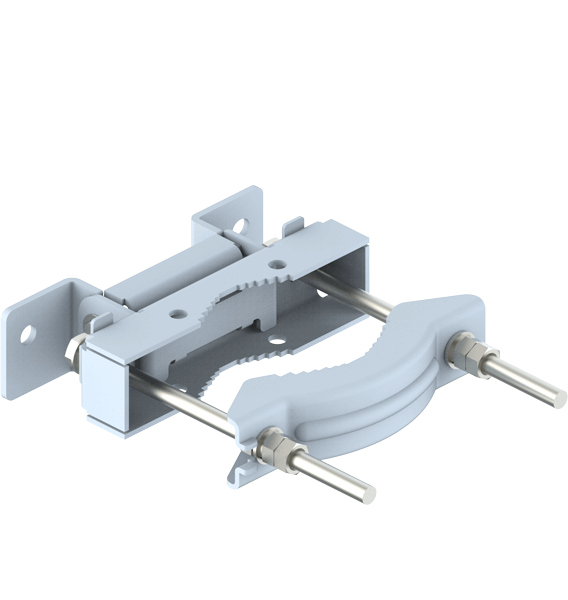

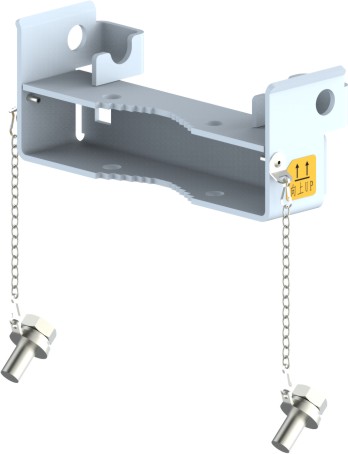

下抱杆组件（含支座）
1. 紧固双螺母1 2. 紧固双螺母2 3. 弹垫 4.平垫
5. 后压板 6. 中间螺母 7.前压板 8. 止转片
9.螺杆 10.支座
M10×25组合螺栓（数量.4）

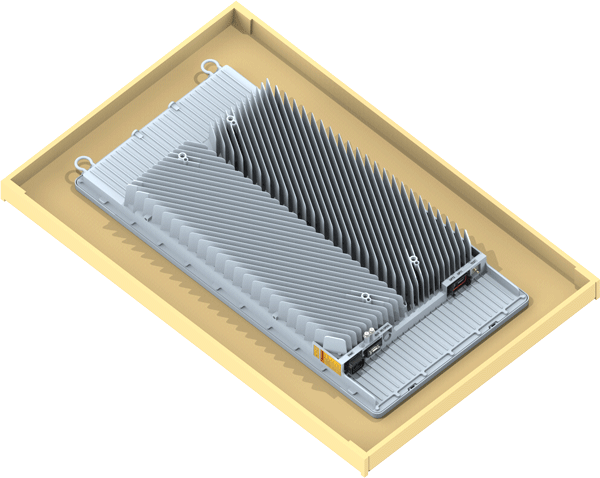

  1. 安装可调支座和下抱杆组件（力矩40 N·m）。
  2. 安装上抱杆组件。

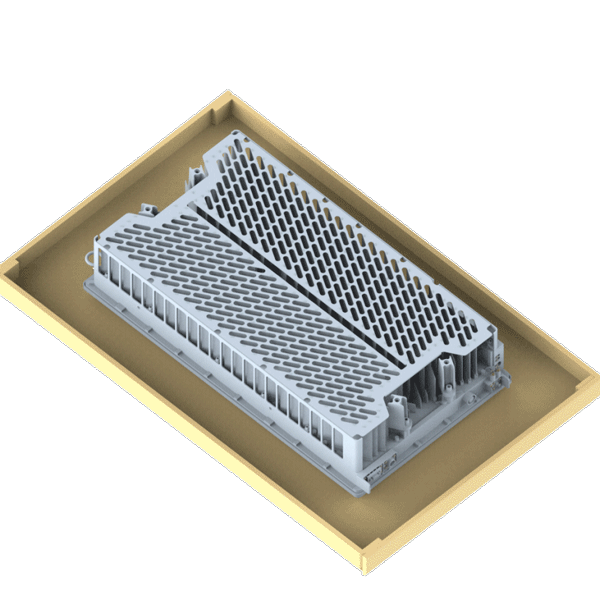

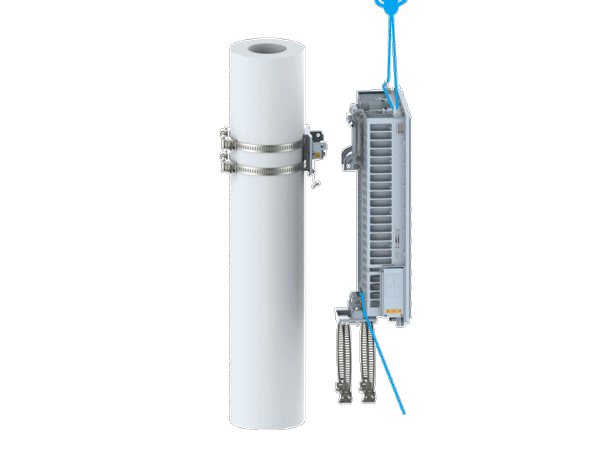

  3. 吊装AAU。
    1.定滑轮
    2.吊装绳
    3.卷扬机
    4.牵引绳

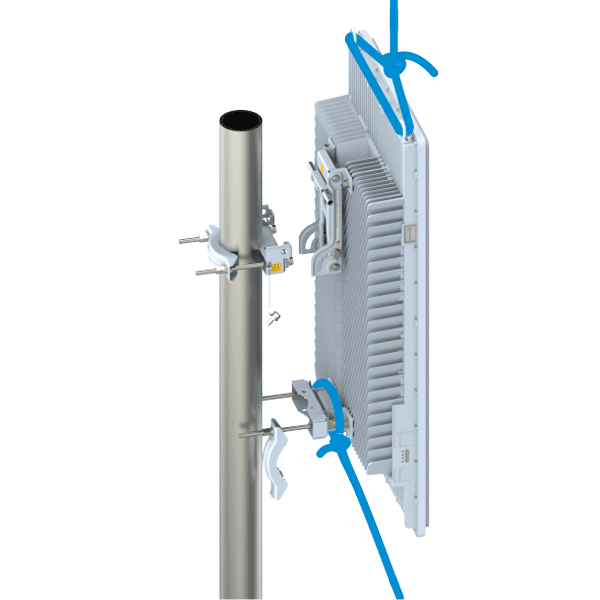

  4. 挂装AAU。
  5. 紧固可调支架（力矩40N·m）。

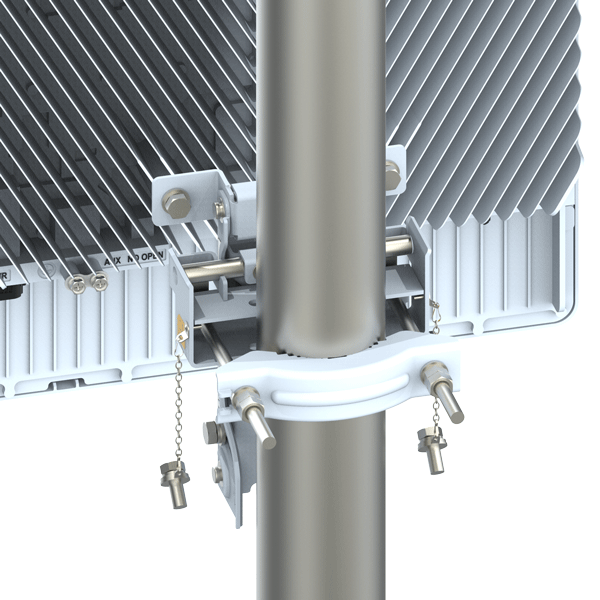

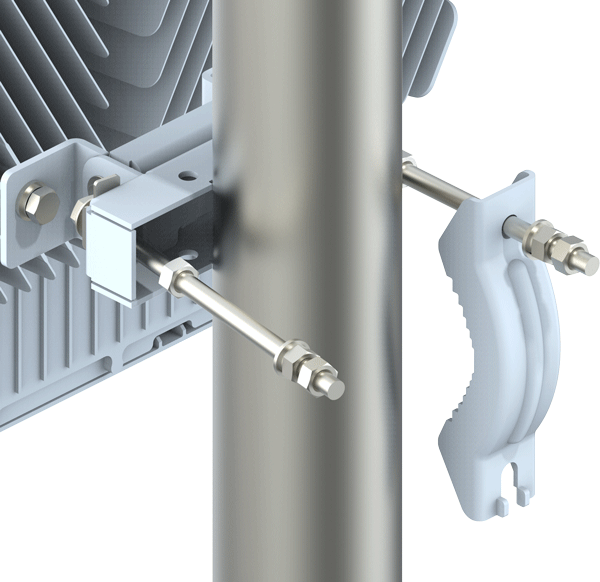

  6. 固定下抱杆组件。
  7. 调整倾角。
    说明：
    调整倾角时，扶稳AAU缓缓调整角度，并使用倾角仪确定下倾角度。紧固力矩40N·m。
抱杆（60mm-120mm）上倾安装
附件名称外观

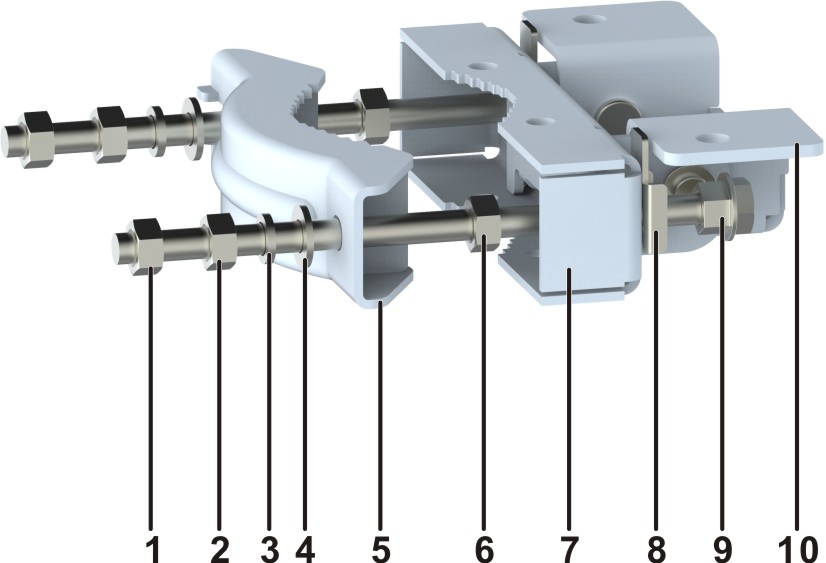

上抱杆组件1（含支座）
1. 紧固双螺母1 2. 紧固双螺母2 3. 弹垫 4.平垫
5. 后压板 6. 中间螺母 7.前压板 8. 止转片
9.螺杆 10.支座

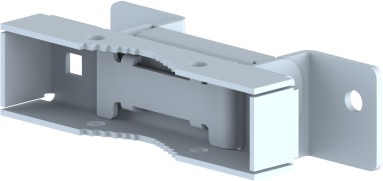

上抱杆组件2
M8×140六角螺栓组件（数量.2）

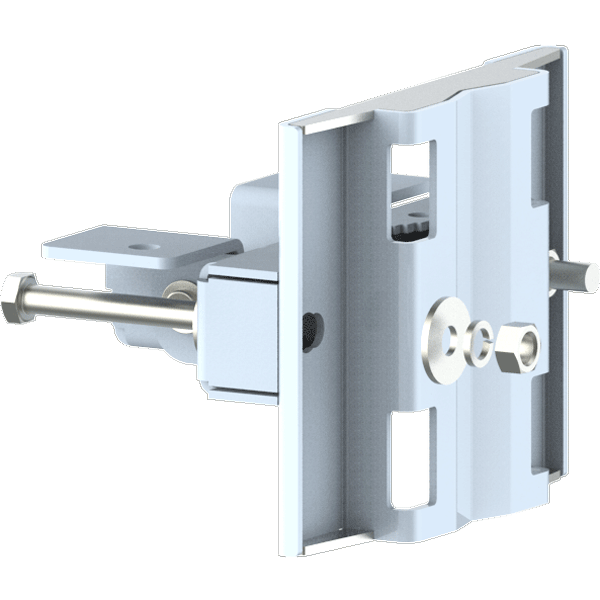

可调支架（含支座）
下抱杆组件
1. 紧固双螺母1 2. 紧固双螺母2 3. 弹垫 4.平垫
5. 后压板 6. 中间螺母 7. 可调支架紧固螺钉
8. 前压板 9.止转片 10.螺杆
M10×25组合螺栓（数量.4）

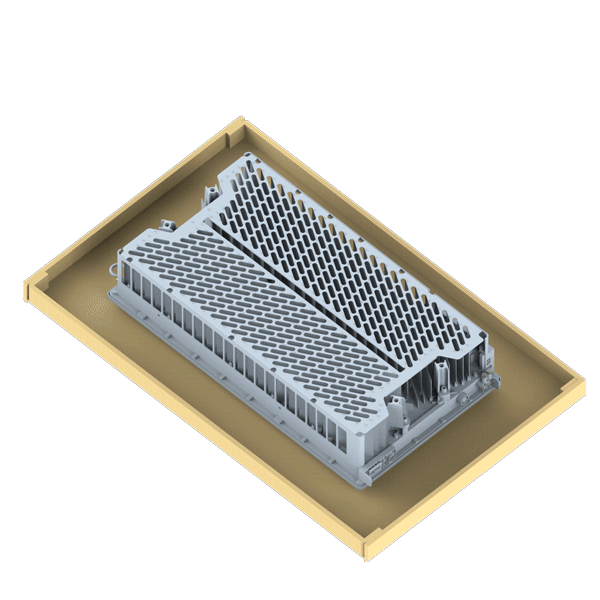

  1. 组装上抱杆组件1（含支座）和上抱杆组件2。
  2. 安装上抱杆组件和可调支座（力矩40 N·m）。
  3. 安装下抱杆组件。

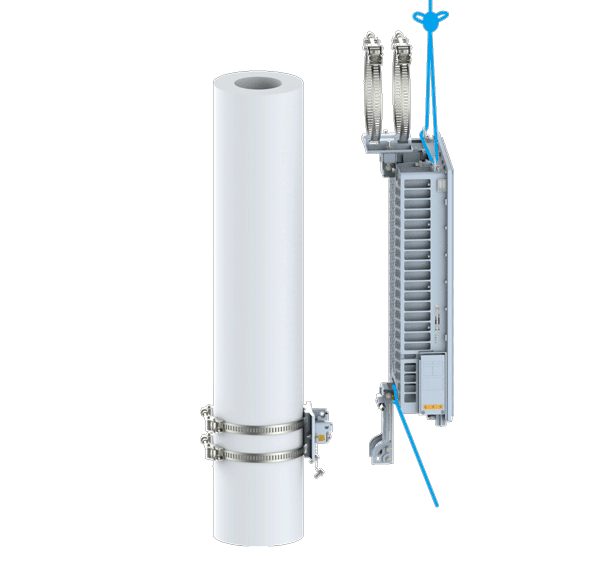

  4. 吊装AAU。
    1.定滑轮
    2.吊装绳
    3.卷扬机
    4.牵引绳

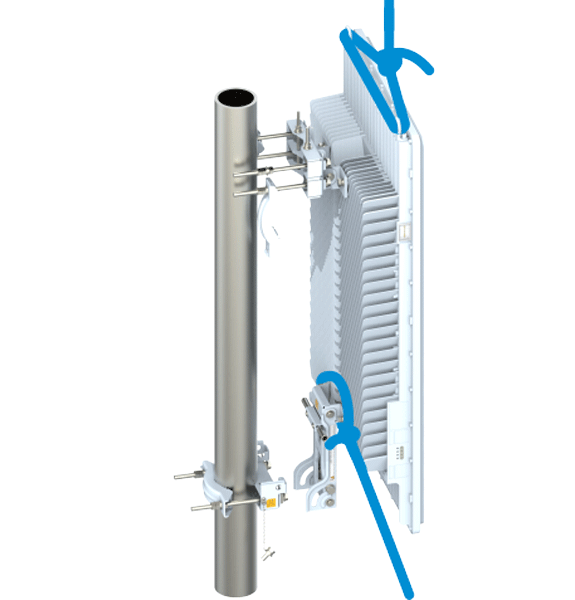

  5. 挂装AAU。
  6. 紧固可调支架（力矩40N·m）。
  7. 固定上抱杆组件。
  8. 调整倾角。
    说明：
    调整倾角时，扶稳AAU缓缓调整角度，并使用倾角仪确定上倾角度。紧固力矩40N·m。

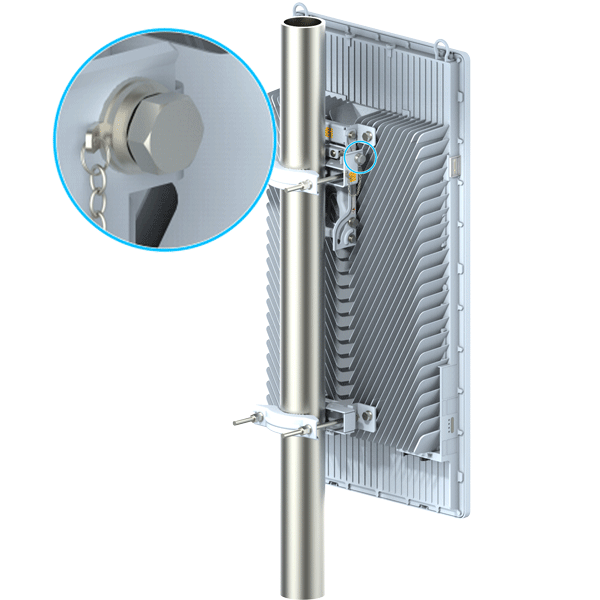

抱粗杆（120mm-380mm）下倾安装
附件名称外观
上抱杆组件
可调支架（含支座）
下抱杆组件（含支座）

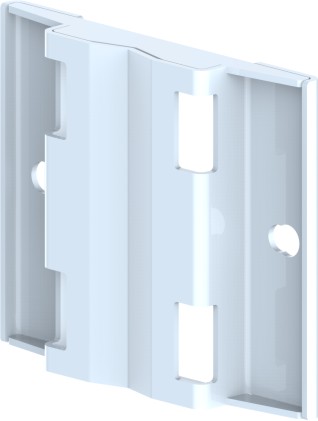

转接支架（数量.2）

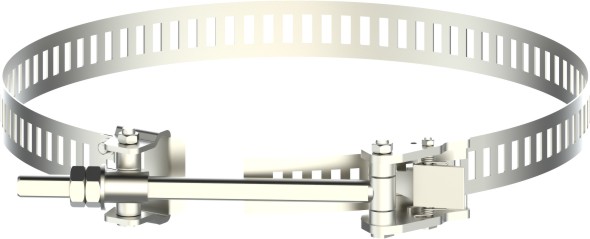

抱箍（数量.4）
M10×70六角螺栓组件（数量.4）
M10×25组合螺栓（数量.4）
  1. 安装转接支架至上抱杆组件。
  2. 安装转接支架至下抱杆组件（含支座）。

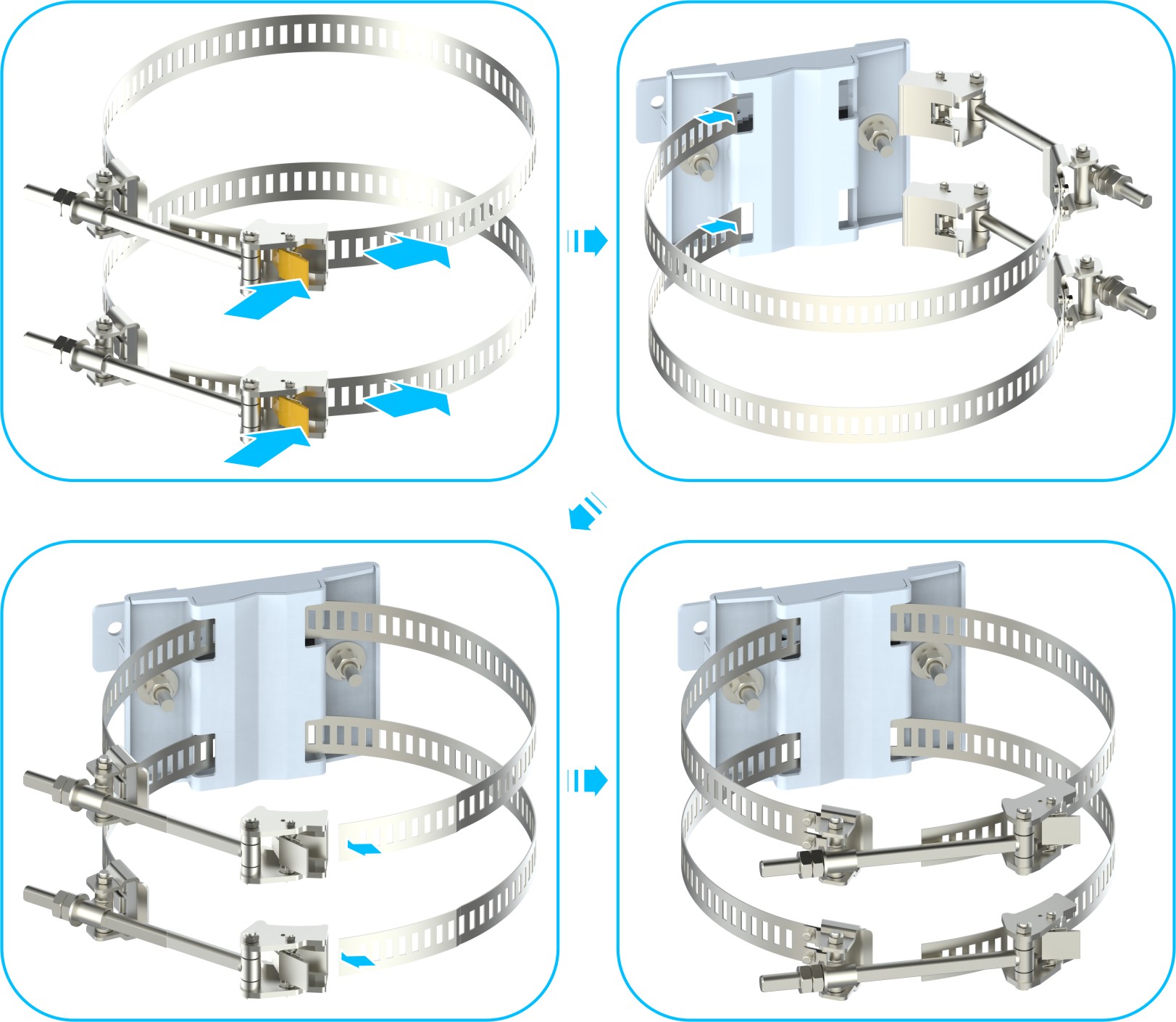

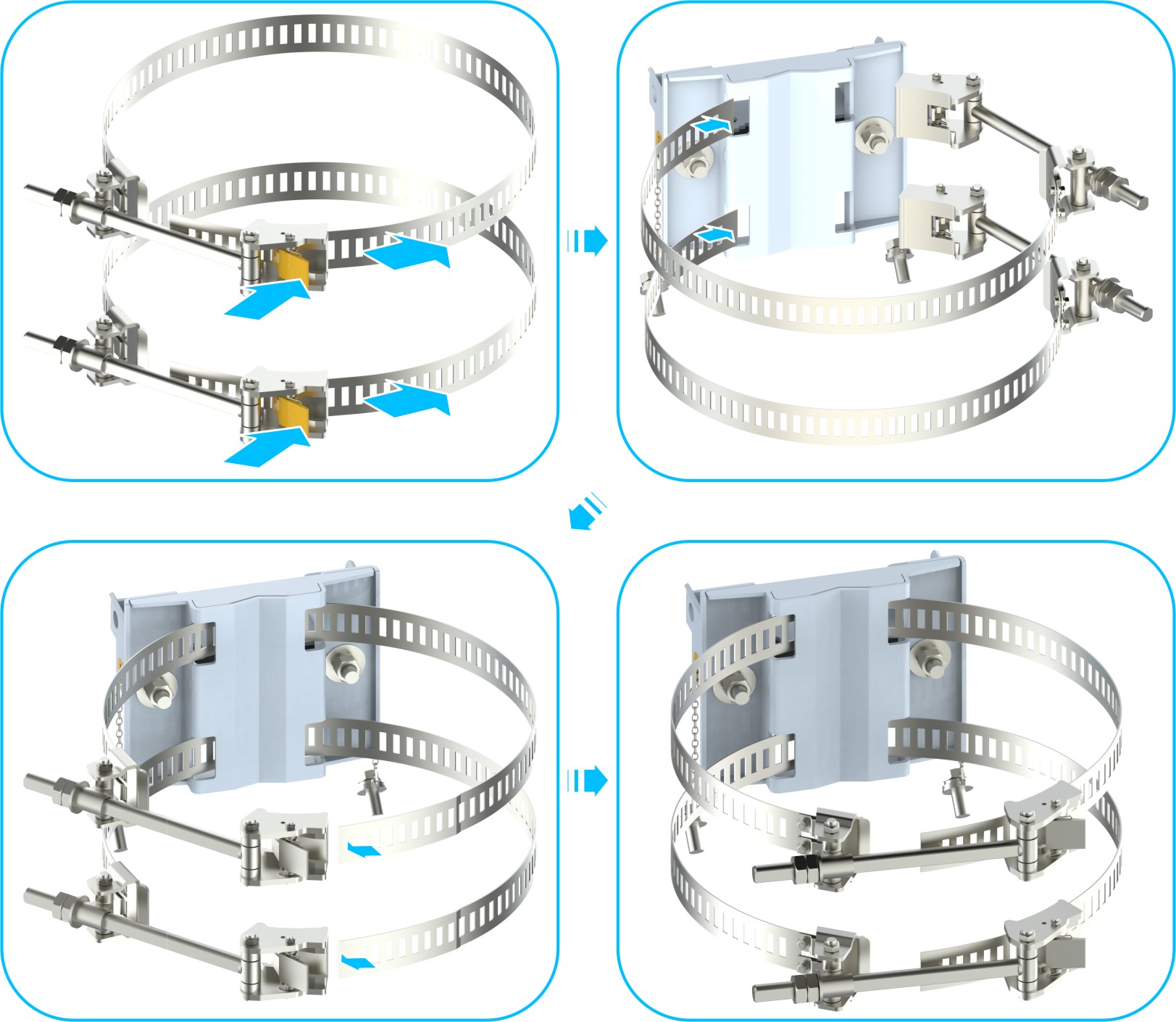

  3. 安装抱箍至上抱杆组件（含支座）。
  4. 安装抱箍至下抱杆组件（含支座）。
  5. 使用4颗M10×25组合螺栓依次将可调支架（含支座）和下抱杆组件（含支座）安装至AAU，紧固力矩40 N·m。

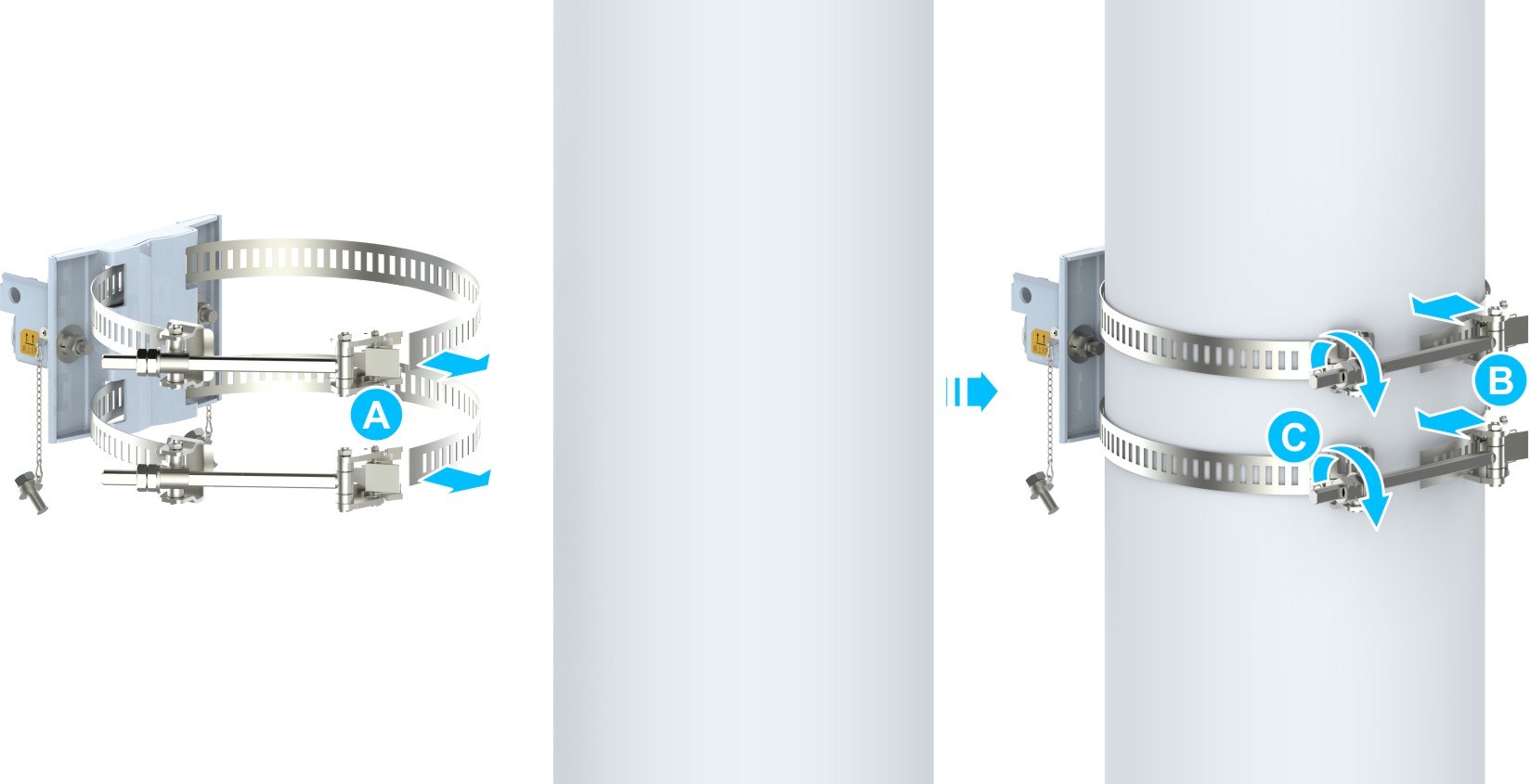

  6. 将上抱杆组件安装至抱杆上。
  7. 吊装组装完成的AAU至挂装点，将AAU挂装至上抱杆组件上，使用上抱杆组件两侧的紧固螺钉将可调支架固定牢靠，紧固力矩40 N·m；将安装至AAU上的下抱杆组件固定至抱杆上，拆除吊装绳和牵引绳。
抱粗杆（120mm-380mm）上倾安装
附件名称外观
上抱杆组件（含支座）
可调支架（含支座）
下抱杆组件
转接支架（数量.2）
抱箍（数量.4）
M10×70六角螺栓组件（数量.4）
M10×25组合螺栓（数量.4）
  1. 安装转接支架至上抱杆组件（含支座）。
  2. 安装转接支架至下抱杆组件。
  3. 安装抱箍至上抱杆组件（含支座）。
  4. 安装抱箍至下抱杆组件。
  5. 使用4颗M10×25组合螺栓依次将上抱杆组件（含支座）和可调支架（含支座）安装至AAU，紧固力矩40 N·m。
  6. 将下抱杆组件安装至抱杆上。
  7. 将吊装组装完成的AAU至挂装点，并将AAU挂装至下抱杆组件上，使用下抱杆组件两侧的紧固螺钉将可调支架固定牢靠，紧固力矩40 N·m；将安装至AAU上的上抱杆组件固定至抱杆上，拆除吊装绳和牵引绳。
线缆安装

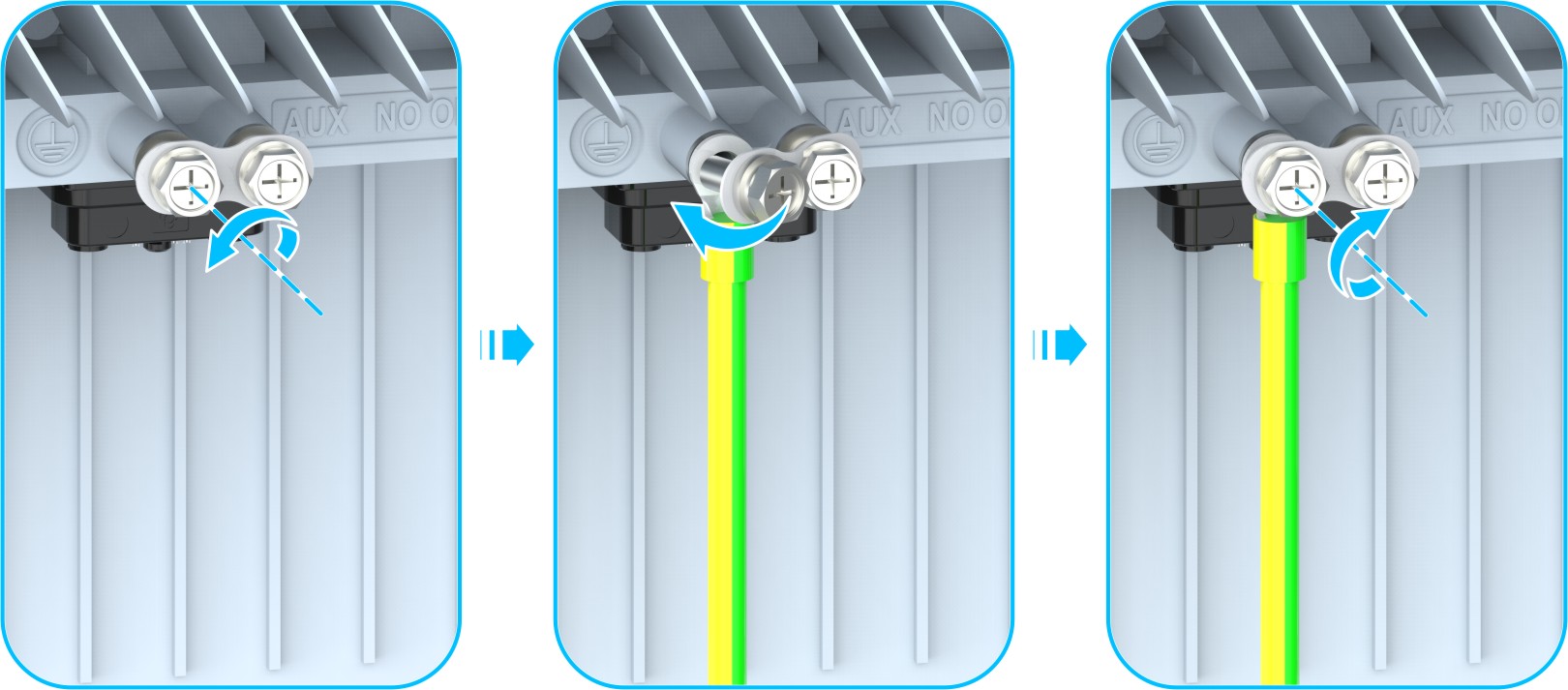

安装保护地线缆

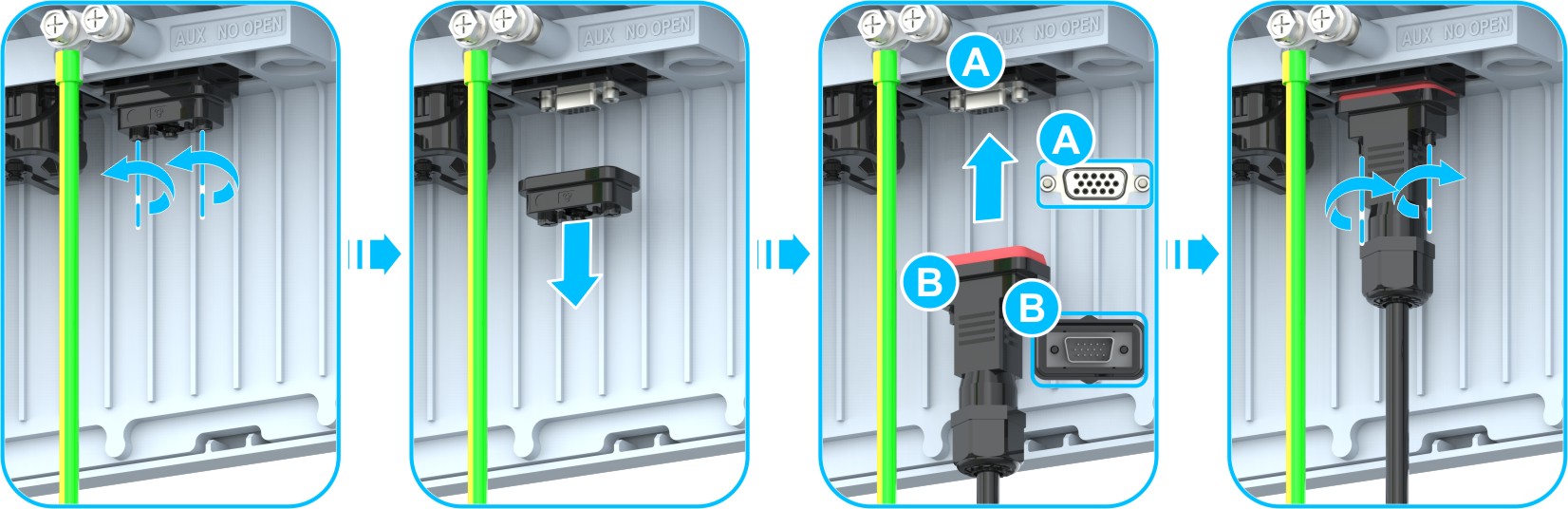

安装监控线缆/GNSS跳线/AISG线缆
安装野战光缆
  1. 安装野战光缆保护套。
    1. 野战光缆护套 2. 橡胶塞 3. 护套紧固螺母 4. 野战光缆1 5. 野战光缆2

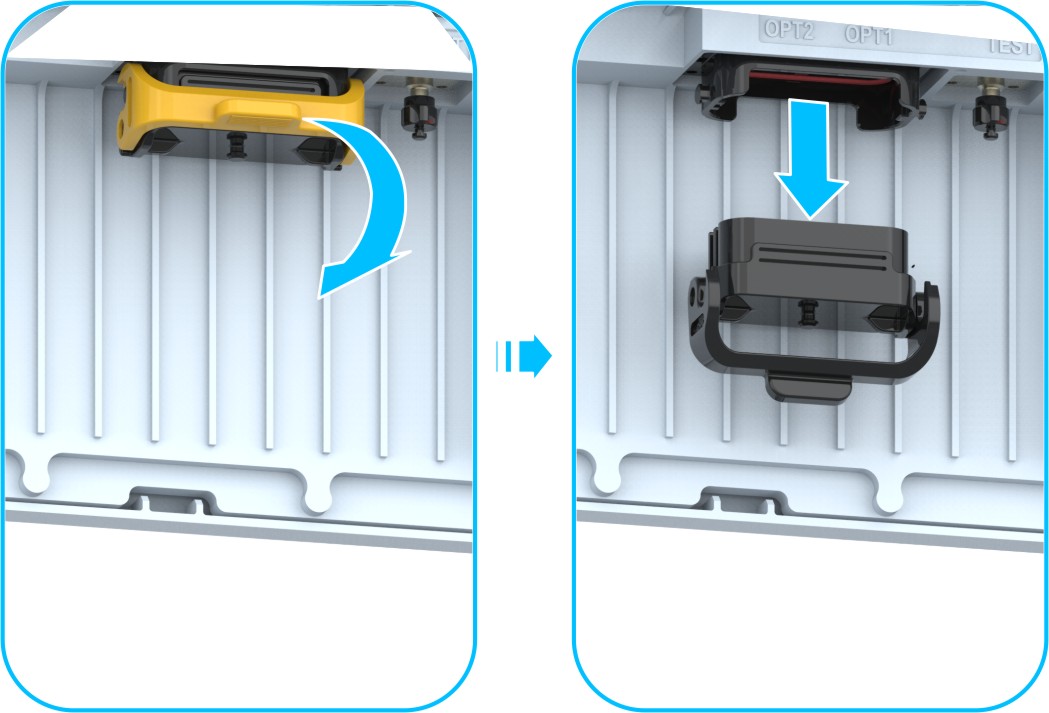

  2. 取下野战光缆接口密封盖。

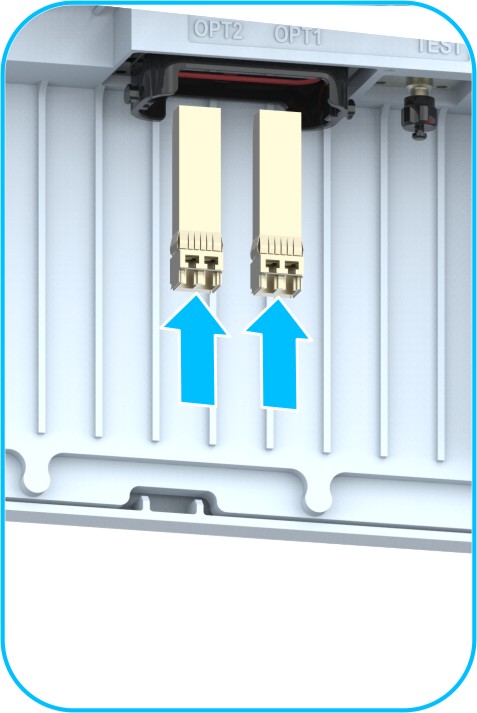

  3. 安装光模块。

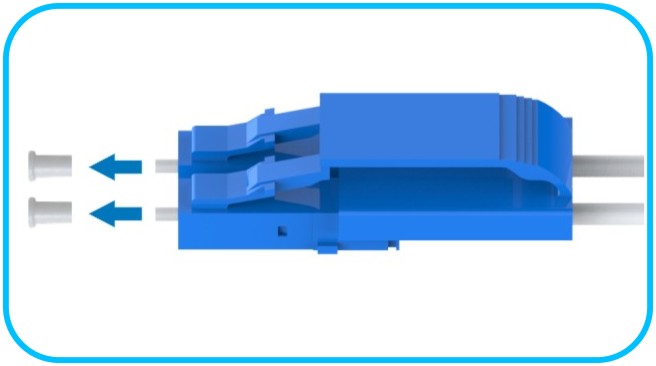

  4. 摘掉野战光缆防尘帽。

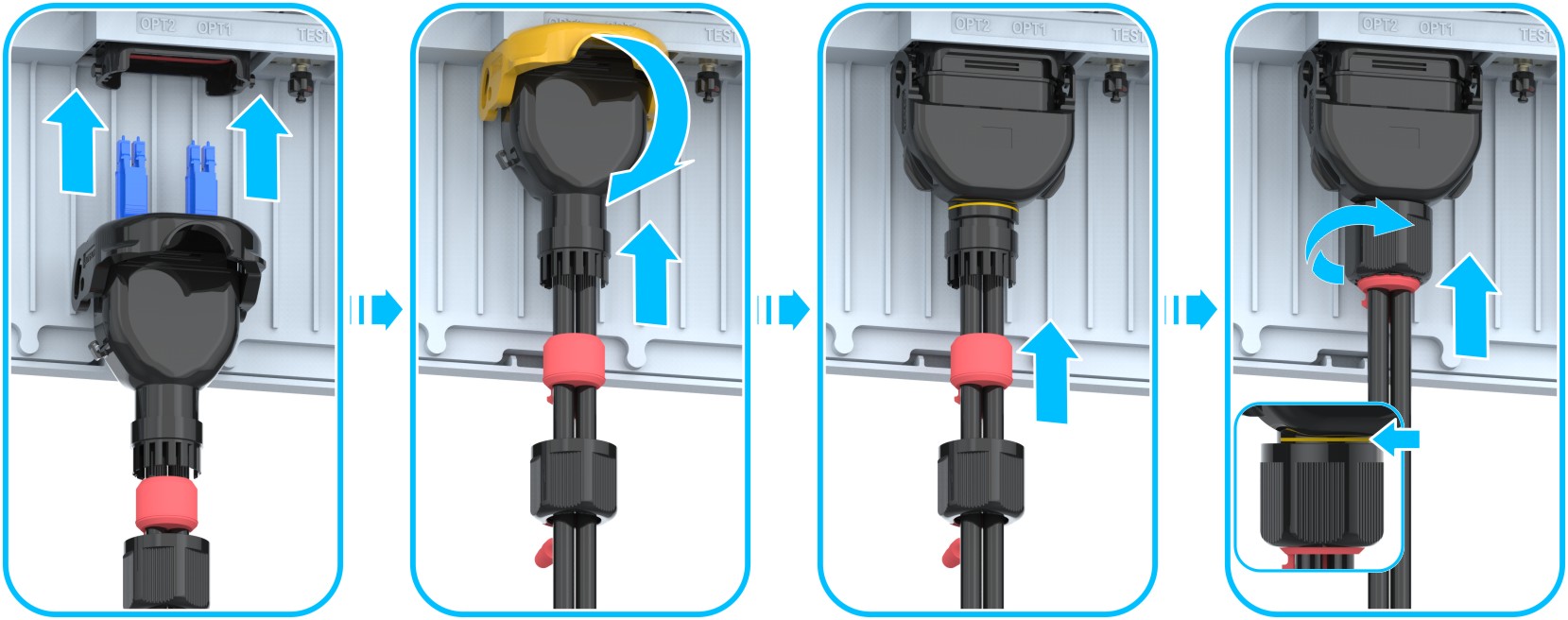

  5. 安装野战光缆。

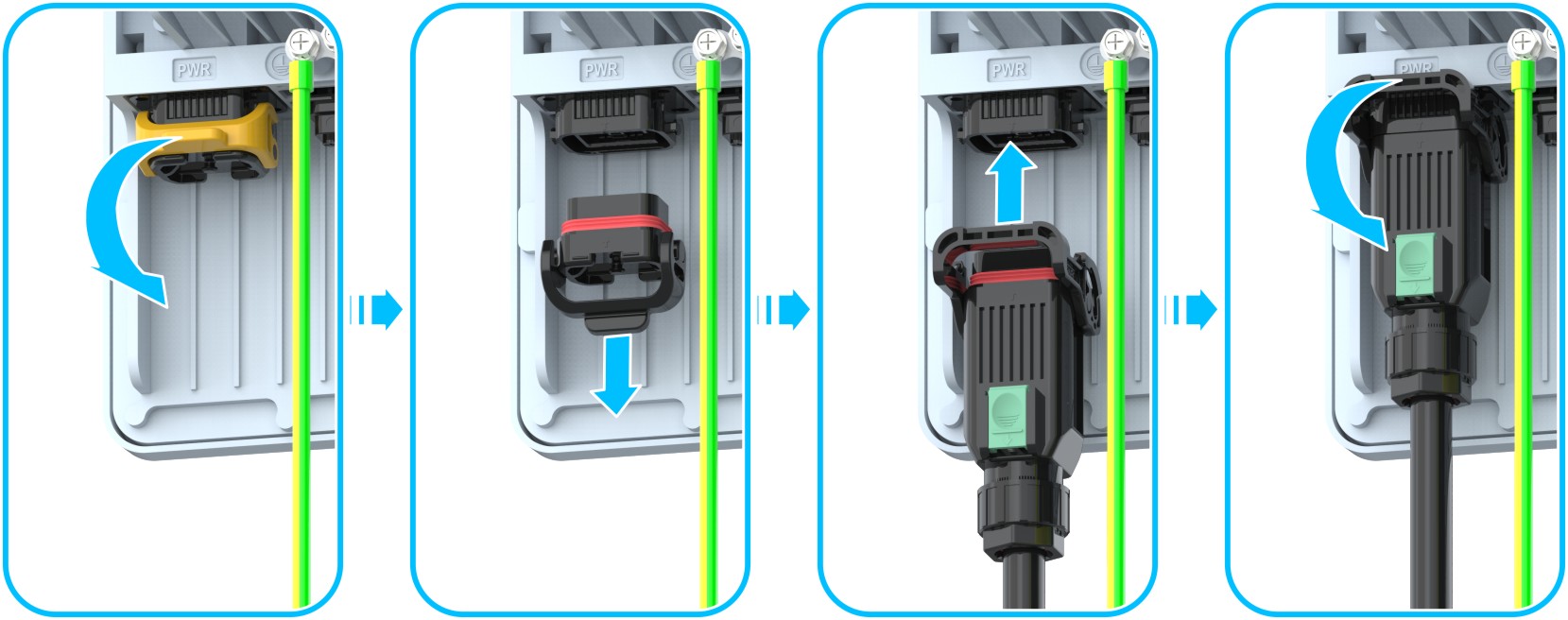

安装电源线缆

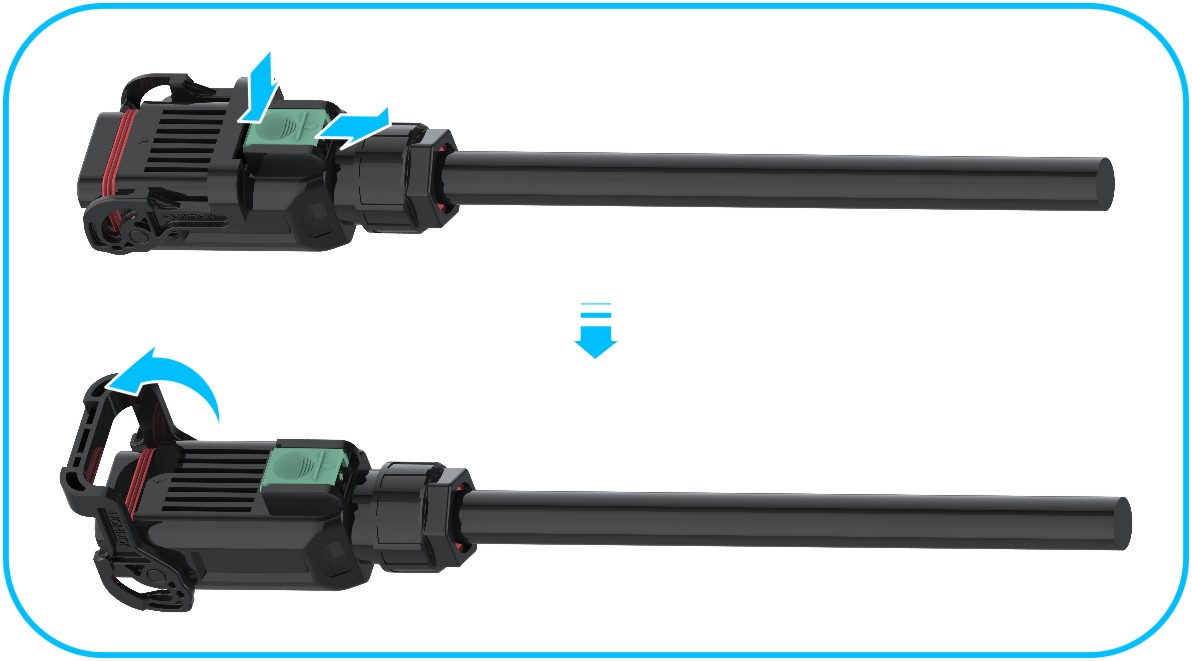

  1. 电源线缆连接器解锁。
  2. 安装电源线缆。
安装工参模块和接地卡

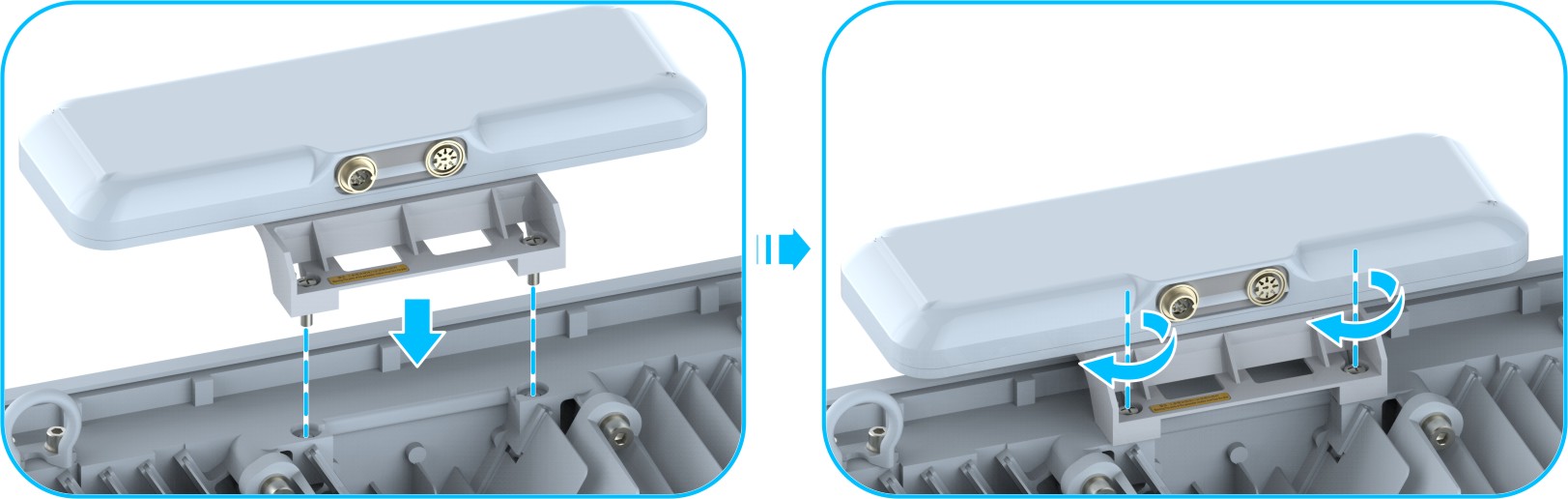

安装工参模块

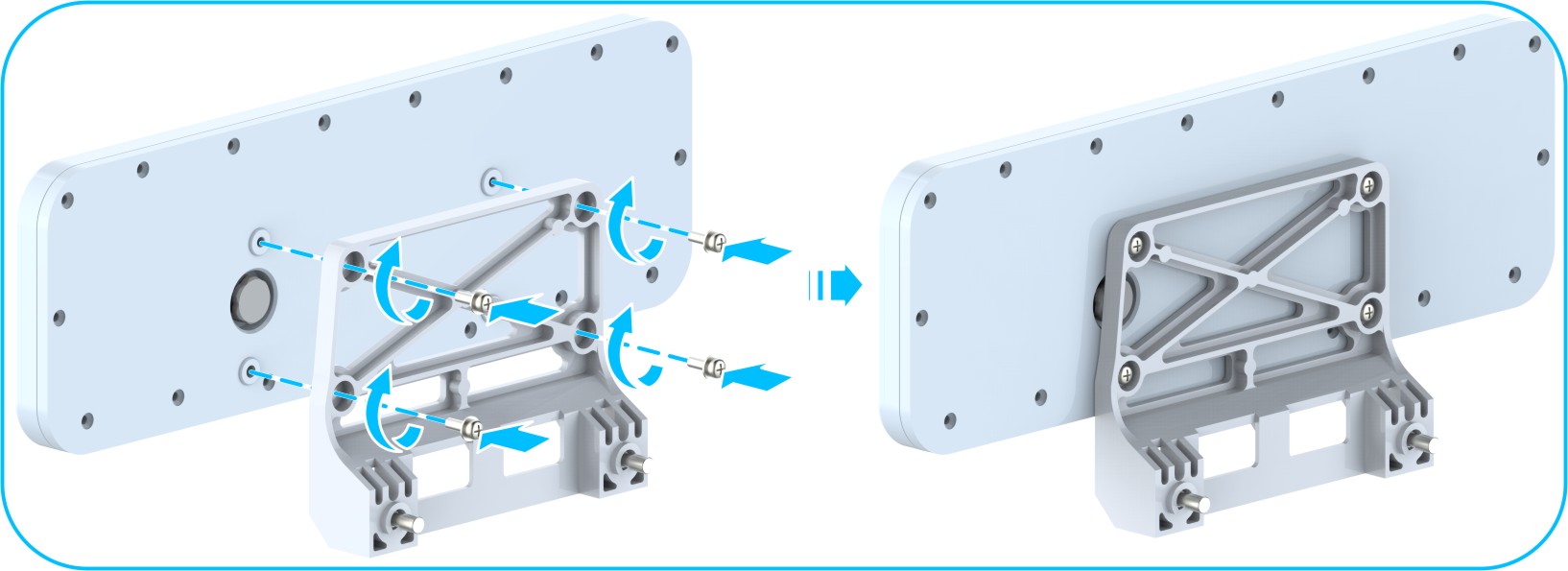

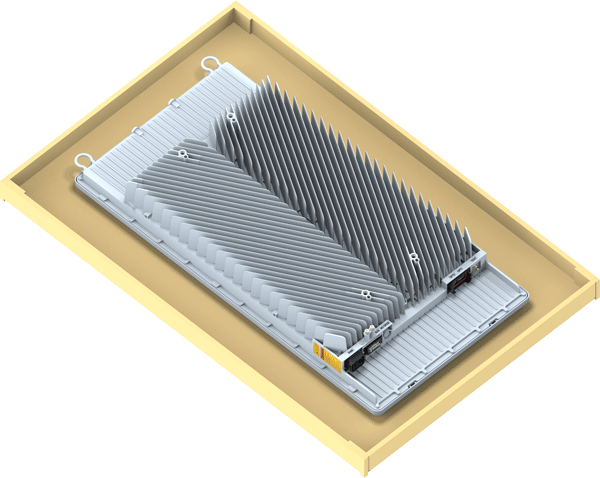

  1. 安装工参模块安装件。
  2. 安装工参模块至AAU。
安装接地卡
