防水方案
冷缩套管防水处理
摘要

RRU的射频接口的防水处理需要采用冷缩套管的方式进行防水处理。

步骤

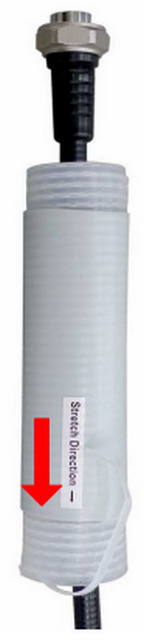

  1. 将射频跳线穿过冷缩套管后与的射频接口连接，如图1所示。

    图1  将射频跳线穿过冷缩套管

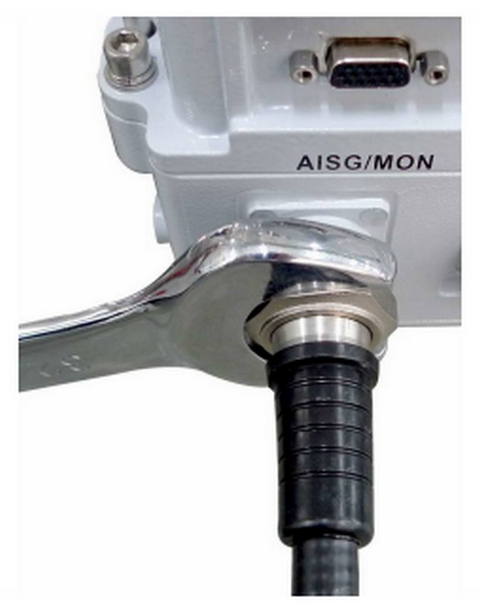

  2. 使用32号固定扳手拧紧射频跳线接口，力矩值为25 N·m，如图2所示。

    图2  拧紧射频跳线接口

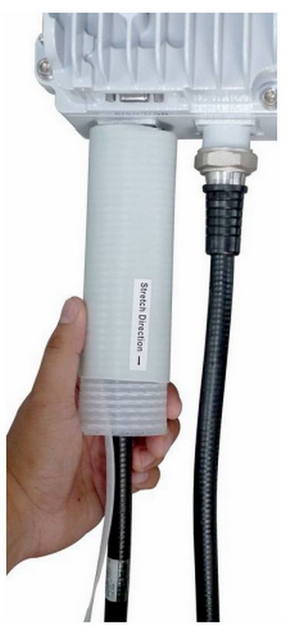

  3. 将冷缩套管推至EP214(Ex) N41/EP214 N102根部，绕着线缆螺旋式向下抽拉冷缩套管芯绳，拉芯绳的同时将冷缩套管向EP214(Ex) N41/EP214 N102根部推，直到冷缩套管在连接器根部附近牢牢收缩抱紧。此后不要再推拉冷缩套管，继续小心沿箭头方向抽出全部芯绳，如图3所示。

    说明：

    如果抽拉不顺畅，请勿强行拉拽，应一边沿箭头方向抽拉一边绕着线缆旋转芯绳。

    图3  固定冷缩套管
结果

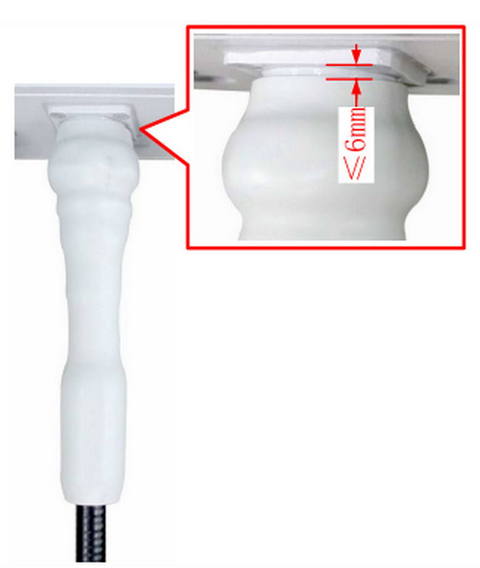

冷缩套管安装完成图如图4所示。

说明：

冷缩套管应尽量收缩在EP214(Ex) N41/EP214 N102馈线接口根部，冷缩套管顶部距离接口根部不超过6 mm。

图4  安装完成
绝缘胶带防水处理
摘要

绝缘胶带防水处理主要针对射频馈线两端的接头，本节介绍绝缘胶带的使用方法。

步骤

  1. 清除线缆接头上的灰尘、油垢等杂物。

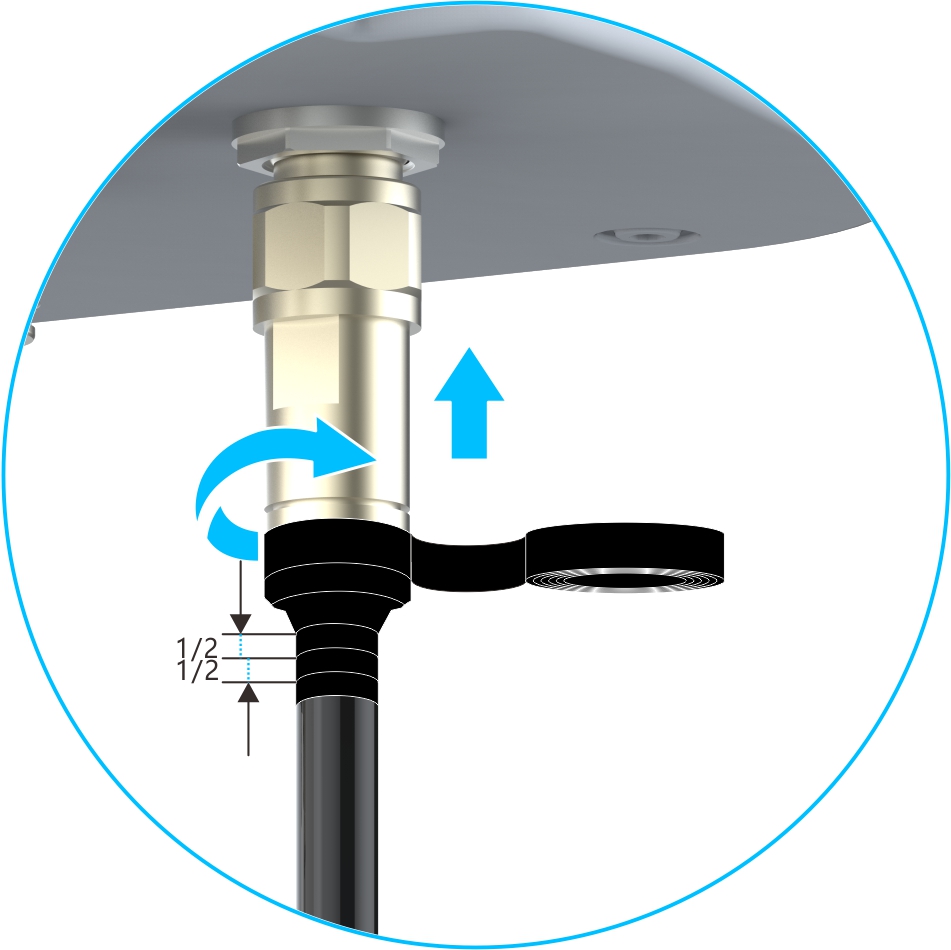

  2. 线缆接头连接好后，按照接头旋紧的方向，自下而上以半重叠方式在接头上缠绕两层黑色防紫外线胶带（特优型PVC绝缘阻燃胶带），上层胶带覆盖下层胶带的1/2，如图5所示。缠绕长度超出接头尾部10 mm，缠绕时应采用足够的拉力拉紧胶带。

    图5  缠绕一层绝缘胶带

  3. 固定胶带两端。

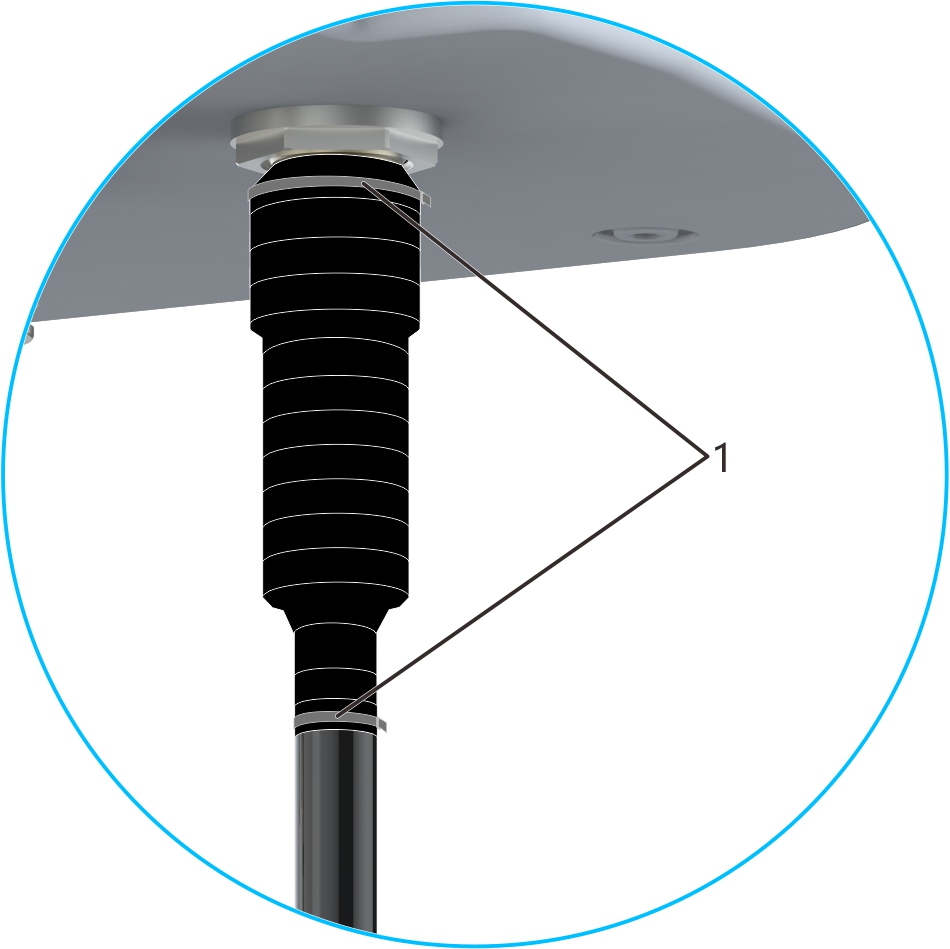

    用黑色绝缘扎带将胶带两端扎牢，防止开胶，如图6所示。将多余扎带用斜口钳剪去，扎口处注意保留3 mm的多余扎带，防止高温天气胶带膨胀。

    图6  固定胶带两端

    1. 扎带
