细抱杆一抱二安装本节包含以下内容：细抱杆一抱二安装（RRU正面安装）细抱杆一抱二安装（RRU背面安装）细抱杆一抱二安装（维护窗处于同侧）细抱杆一抱二安装（RRU正面安装）摘要本节介绍两个RRU抱杆正面安装的方法。抱杆直径满足78 mm ~120 mm。相关信息两个RRU抱杆正面安装使用附件参见表1。表1 两个RRU抱杆正面安装附件附件名称外观数量支座2内六角螺钉（M6×20）10两个RRU抱杆组件固定夹2长螺栓（M10×160或M10×130）2步骤使用M6内六角扳手，分别将两个RRU支座用4颗M6×20螺钉安装至两个RRU背面，紧固力矩4.8 N·m，如图1所示。图1 安装支座使用一组M10长螺栓组装两个固定夹，如图2所示。图2 组装抱杆组件长螺杆螺母弹垫平垫固定夹将组装好的抱杆组件卡至抱杆上，将另一组长螺栓安装至抱杆组件，如图3所示。图3 安装另一组长螺栓用活动扳手交替拧紧抱杆组件两侧的螺母，将抱杆组件固定在抱杆上，紧固力矩40 N·m，如图4所示。图4 紧固抱箍组件 说明：如图5所示，拧紧螺母的过程中注意调整螺杆的位置，否则会影响RRU的挂装。螺杆在固定夹两侧的余量L1保持相当两侧的固定夹间距L2尽量保持水平图5 螺杆位置示意图将第1个RRU挂装到抱杆组件上，如图6所示。图6 挂装第1个RRU使用M6内六角扳手拧紧RRU支座上方的松不脱螺钉，将第1个RRU固定，紧固力矩4.8 N·m，如图7所示。图7 固定第1个RRU将第2个RRU挂装到抱杆组件上，如图8所示。图8 挂装第2个RRU使用M6内六角扳手拧紧RRU支座上方的松不脱螺钉，将第2个RRU固定，紧固力矩4.8 N·m，如图9所示。图9 固定第2个RRU结果两个RRU抱杆正面安装完成如图10所示。图10 两个RRU抱杆正面安装完成细抱杆一抱二安装（RRU背面安装）摘要本节介绍两个RRU抱杆背面安装的方法。抱杆直径满足78 mm ~120 mm。相关信息两个RRU抱杆背面安装使用附件参见表2。表2 两个RRU抱杆背面安装附件附件名称外观数量支座2内六角螺钉（M6×20）10两个RRU抱杆组件固定夹2长螺栓（M10×160或M10×130）2步骤使用M6内六角扳手，分别将两个RRU支座用4颗M6×20螺钉安装至两个RRU正面，紧固力矩4.8 N·m，如图11所示。图11 安装支座使用一组M10长螺栓组装两个固定夹，如图12所示。图12 组装抱杆组件长螺杆螺母弹垫平垫固定夹将组装好的抱杆组件卡至抱杆上，将另一组长螺栓安装至抱杆组件，如图13所示。图13 安装另一组长螺栓用活动扳手交替拧紧抱杆组件两侧的螺母，将抱杆组件固定在抱杆上，紧固力矩40 N·m，如图14所示。图14 紧固抱箍组件 说明：如图15所示，拧紧螺母的过程中注意调整螺杆的位置，否则会影响RRU的挂装。螺杆在固定夹两侧的余量L1保持相当两侧的固定夹间距L2尽量保持水平图15 螺杆位置示意图将第1个RRU挂装到抱杆组件上，如图16所示。图16 挂装第1个RRU使用M6内六角扳手拧紧RRU支座上方的松不脱螺钉，将第1个RRU固定，紧固力矩4.8 N·m，如图17所示。图17 固定第1个RRU将第2个RRU挂装到抱杆组件上，如图18所示。图18 挂装第2个RRU使用M6内六角扳手拧紧RRU支座上方的松不脱螺钉，将第2个RRU固定，紧固力矩4.8 N·m，如图19所示。图19 固定第2个RRU结果两个RRU抱杆背面安装完成如图20所示。图20 两个RRU抱杆背面安装完成细抱杆一抱二安装（维护窗处于同侧）摘要本节介绍两个RRU抱杆安装（维护窗处于同侧）的方法。抱杆直径满足78 mm ~120 mm。相关信息两个RRU抱杆安装使用附件参见表3。表3 两个RRU抱杆安装附件附件名称外观数量支座2内六角螺钉（M6×20）10两个RRU抱杆组件固定夹2长螺栓（M10×160或M10×130）2步骤使用M6内六角扳手，将1个RRU支座用4颗M6×20螺钉安装至第1个RRU正面，紧固力矩4.8 N·m，如图21所示。图21 安装第1个支座使用M6内六角扳手，将另1个RRU支座用4颗M6×20螺钉安装至第2个的RRU背面，紧固力矩4.8 N·m，如图22所示。图22 安装第2个支座使用一组M10长螺栓组装两个固定夹，如图23所示。图23 组装抱杆组件长螺杆螺母弹垫平垫固定夹将组装好的抱杆组件卡至抱杆上，将另一组长螺栓安装至抱杆组件，如图24所示。图24 安装另一组长螺栓用活动扳手交替拧紧抱杆组件两侧的螺母，将抱杆组件固定在抱杆上，紧固力矩40 N·m，如图25所示。图25 紧固抱箍组件 说明：如图26所示，拧紧螺母的过程中注意调整螺杆的位置，否则会影响RRU的挂装。螺杆在固定夹两侧的余量L1保持相当两侧的固定夹间距L2尽量保持水平图26 螺杆位置示意图将第1个RRU挂装到抱杆组件上，如图27所示。图27 挂装第1个RRU使用M6内六角扳手拧紧RRU支座上方的松不脱螺钉，将第1个RRU固定，紧固力矩4.8 N·m，如图28所示。图28 固定第1个RRU将第2个RRU挂装到抱杆组件上，如图29所示。图29 挂装第2个RRU使用M6内六角扳手拧紧RRU支座上方的松不脱螺钉，将第2个RRU固定，紧固力矩4.8 N·m，如图30所示。图30 固定第2个RRU结果两个RRU抱杆安装完成如图31所示。图31 两个RRU抱杆安装完成

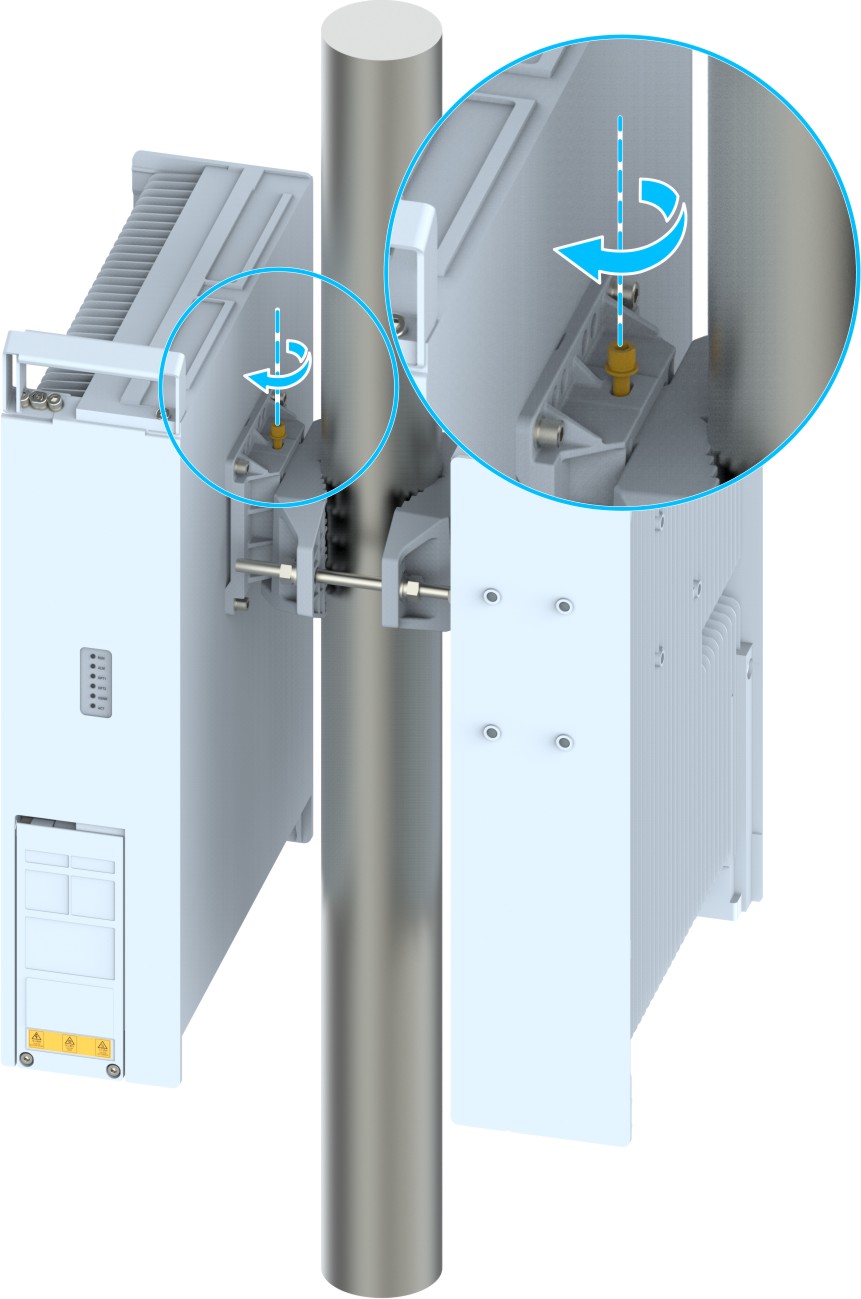

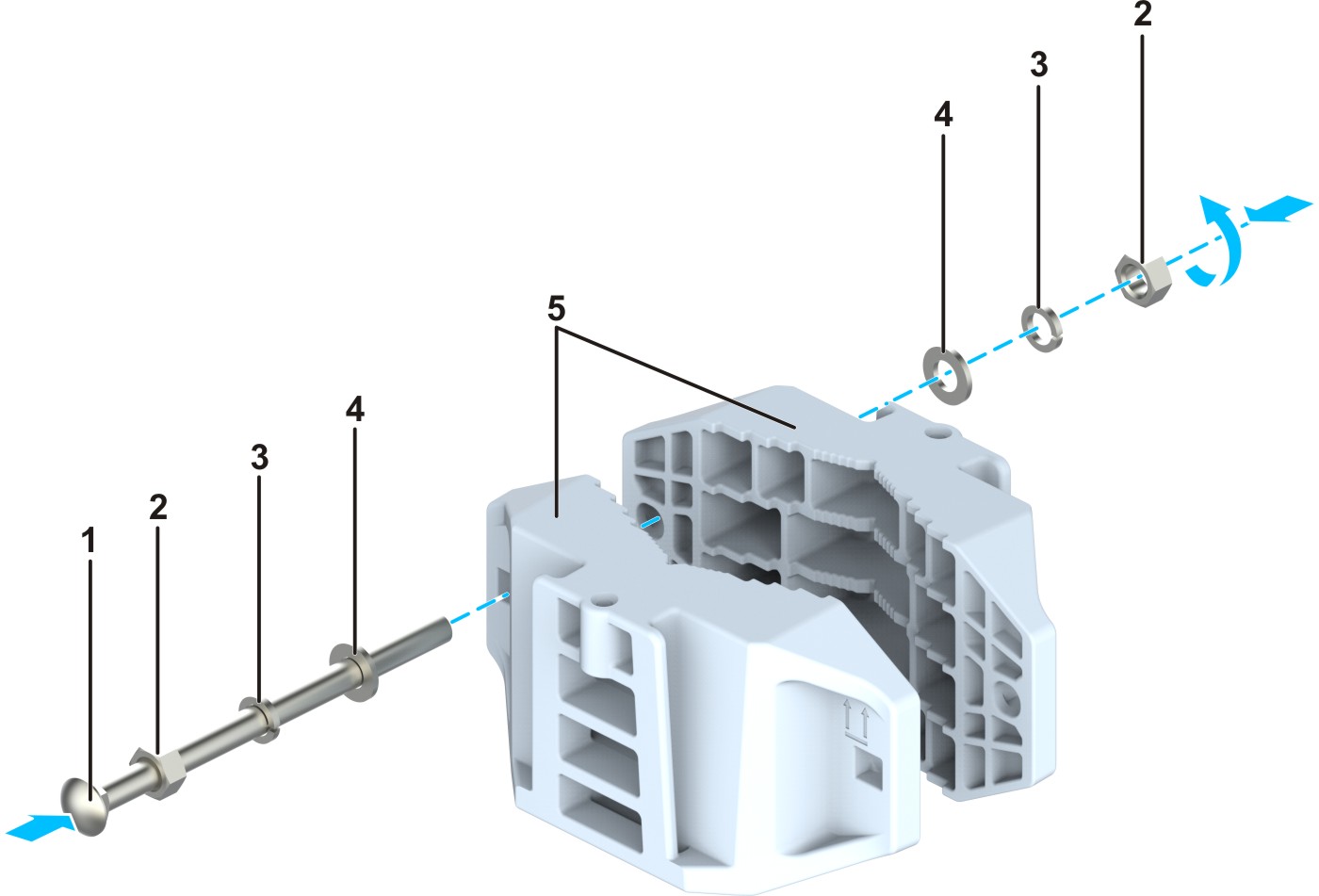

细抱杆一抱二安装（RRU正面安装）摘要本节介绍两个RRU抱杆正面安装的方法。抱杆直径满足78 mm ~120 mm。相关信息两个RRU抱杆正面安装使用附件参见表1。表1 两个RRU抱杆正面安装附件附件名称外观数量支座2内六角螺钉（M6×20）10两个RRU抱杆组件固定夹2长螺栓（M10×160或M10×130）2步骤使用M6内六角扳手，分别将两个RRU支座用4颗M6×20螺钉安装至两个RRU背面，紧固力矩4.8 N·m，如图1所示。图1 安装支座使用一组M10长螺栓组装两个固定夹，如图2所示。图2 组装抱杆组件长螺杆螺母弹垫平垫固定夹将组装好的抱杆组件卡至抱杆上，将另一组长螺栓安装至抱杆组件，如图3所示。图3 安装另一组长螺栓用活动扳手交替拧紧抱杆组件两侧的螺母，将抱杆组件固定在抱杆上，紧固力矩40 N·m，如图4所示。图4 紧固抱箍组件 说明：如图5所示，拧紧螺母的过程中注意调整螺杆的位置，否则会影响RRU的挂装。螺杆在固定夹两侧的余量L1保持相当两侧的固定夹间距L2尽量保持水平图5 螺杆位置示意图将第1个RRU挂装到抱杆组件上，如图6所示。图6 挂装第1个RRU使用M6内六角扳手拧紧RRU支座上方的松不脱螺钉，将第1个RRU固定，紧固力矩4.8 N·m，如图7所示。图7 固定第1个RRU将第2个RRU挂装到抱杆组件上，如图8所示。图8 挂装第2个RRU使用M6内六角扳手拧紧RRU支座上方的松不脱螺钉，将第2个RRU固定，紧固力矩4.8 N·m，如图9所示。图9 固定第2个RRU结果两个RRU抱杆正面安装完成如图10所示。图10 两个RRU抱杆正面安装完成
细抱杆一抱二安装（RRU背面安装）摘要本节介绍两个RRU抱杆背面安装的方法。抱杆直径满足78 mm ~120 mm。相关信息两个RRU抱杆背面安装使用附件参见表2。表2 两个RRU抱杆背面安装附件附件名称外观数量支座2内六角螺钉（M6×20）10两个RRU抱杆组件固定夹2长螺栓（M10×160或M10×130）2步骤使用M6内六角扳手，分别将两个RRU支座用4颗M6×20螺钉安装至两个RRU正面，紧固力矩4.8 N·m，如图11所示。图11 安装支座使用一组M10长螺栓组装两个固定夹，如图12所示。图12 组装抱杆组件长螺杆螺母弹垫平垫固定夹将组装好的抱杆组件卡至抱杆上，将另一组长螺栓安装至抱杆组件，如图13所示。图13 安装另一组长螺栓用活动扳手交替拧紧抱杆组件两侧的螺母，将抱杆组件固定在抱杆上，紧固力矩40 N·m，如图14所示。图14 紧固抱箍组件 说明：如图15所示，拧紧螺母的过程中注意调整螺杆的位置，否则会影响RRU的挂装。螺杆在固定夹两侧的余量L1保持相当两侧的固定夹间距L2尽量保持水平图15 螺杆位置示意图将第1个RRU挂装到抱杆组件上，如图16所示。图16 挂装第1个RRU使用M6内六角扳手拧紧RRU支座上方的松不脱螺钉，将第1个RRU固定，紧固力矩4.8 N·m，如图17所示。图17 固定第1个RRU将第2个RRU挂装到抱杆组件上，如图18所示。图18 挂装第2个RRU使用M6内六角扳手拧紧RRU支座上方的松不脱螺钉，将第2个RRU固定，紧固力矩4.8 N·m，如图19所示。图19 固定第2个RRU结果两个RRU抱杆背面安装完成如图20所示。图20 两个RRU抱杆背面安装完成
细抱杆一抱二安装（维护窗处于同侧）摘要本节介绍两个RRU抱杆安装（维护窗处于同侧）的方法。抱杆直径满足78 mm ~120 mm。相关信息两个RRU抱杆安装使用附件参见表3。表3 两个RRU抱杆安装附件附件名称外观数量支座2内六角螺钉（M6×20）10两个RRU抱杆组件固定夹2长螺栓（M10×160或M10×130）2步骤使用M6内六角扳手，将1个RRU支座用4颗M6×20螺钉安装至第1个RRU正面，紧固力矩4.8 N·m，如图21所示。图21 安装第1个支座使用M6内六角扳手，将另1个RRU支座用4颗M6×20螺钉安装至第2个的RRU背面，紧固力矩4.8 N·m，如图22所示。图22 安装第2个支座使用一组M10长螺栓组装两个固定夹，如图23所示。图23 组装抱杆组件长螺杆螺母弹垫平垫固定夹将组装好的抱杆组件卡至抱杆上，将另一组长螺栓安装至抱杆组件，如图24所示。图24 安装另一组长螺栓用活动扳手交替拧紧抱杆组件两侧的螺母，将抱杆组件固定在抱杆上，紧固力矩40 N·m，如图25所示。图25 紧固抱箍组件 说明：如图26所示，拧紧螺母的过程中注意调整螺杆的位置，否则会影响RRU的挂装。螺杆在固定夹两侧的余量L1保持相当两侧的固定夹间距L2尽量保持水平图26 螺杆位置示意图将第1个RRU挂装到抱杆组件上，如图27所示。图27 挂装第1个RRU使用M6内六角扳手拧紧RRU支座上方的松不脱螺钉，将第1个RRU固定，紧固力矩4.8 N·m，如图28所示。图28 固定第1个RRU将第2个RRU挂装到抱杆组件上，如图29所示。图29 挂装第2个RRU使用M6内六角扳手拧紧RRU支座上方的松不脱螺钉，将第2个RRU固定，紧固力矩4.8 N·m，如图30所示。图30 固定第2个RRU结果两个RRU抱杆安装完成如图31所示。图31 两个RRU抱杆安装完成
