旗装安装
单个RRU挂墙旗装
摘要
本节介绍使用抱杆支架将RRU挂墙旗装的安装方法。
相关信息
挂墙旗装使用的附件参见表1。
表1  挂墙旗装附件
附件名称外观数量
旗装支架1
内六角螺钉（M6×20）8
旗装支座1
抱杆支架1
膨胀螺栓（M10×100）2
步骤
  1. 使用M6内六角扳手，将旗装支座用4颗M6×20螺钉安装至RRU侧面，紧固力矩4.8 N·m，如图1所示。
    图1  安装旗装支架
  2. 按照规划在墙上标记出打孔的位置，如图2所示。
    图2  标记打孔位置
  3. 使用Φ12钻头的冲击钻在标记的打孔位置上打孔，孔深80 mm。打孔时要注意保持孔位与墙面垂直，并用吸尘器吸除灰尘。
  4. 安装膨胀螺栓，如图3所示。
    图3  安装膨胀螺栓
    1. 顺时针微拧膨胀螺栓的螺母，使膨胀管不能随意移动。
    2. 用羊角锤敲打膨胀螺栓前，可以从其它膨胀螺栓处取一个螺母，拧至螺母顶部与待敲打的膨胀螺栓顶部水平的位置。可以避免在敲打膨胀螺栓时，敲坏螺纹。
    3. 用羊角锤将膨胀螺栓敲进安装孔内。
    4. 沿顺时针方向拧紧靠近膨胀管的螺母，使膨胀螺栓充分膨胀。
    5. 沿逆时针方向拧松螺母，依次取出螺母、弹垫和平垫，留待后续安装时使用。
  5. 使用安装膨胀螺栓中卸下的螺母、弹垫和平垫，将抱杆支架固定在墙壁上，紧固力矩40 N·m，如图4所示。
    说明：
    安装抱杆支架时，抱杆支架箭头方向向上。
    图4  安装抱杆支架
    1. 抱杆支架
    2. 平垫
    3. 弹垫
    4. 螺母
  6. 安装旗装支座，使抱杆支架的卡扣插入旗装支座卡槽内，如图5所示。
    图5  插入旗装支座
    说明：
    安装旗装支座时需确保旗装支座箭头朝上。
  7. 对齐螺钉安装孔，用4颗M6×20内六角螺钉将旗装支座与抱杆支架进行固定，紧固力矩4.8 N·m，如图6所示。
    图6  固定旗装支座
  8. 将RRU旗装支架挂接到旗装支座中，如图7所示。
    图7  挂装RRU
  9. 扣合锁扣件，使用M6内六角扳手拧紧锁扣件上的两颗M6螺钉，力矩值为4.8 N·m，如图8所示。
    图8  固定RRU
结果

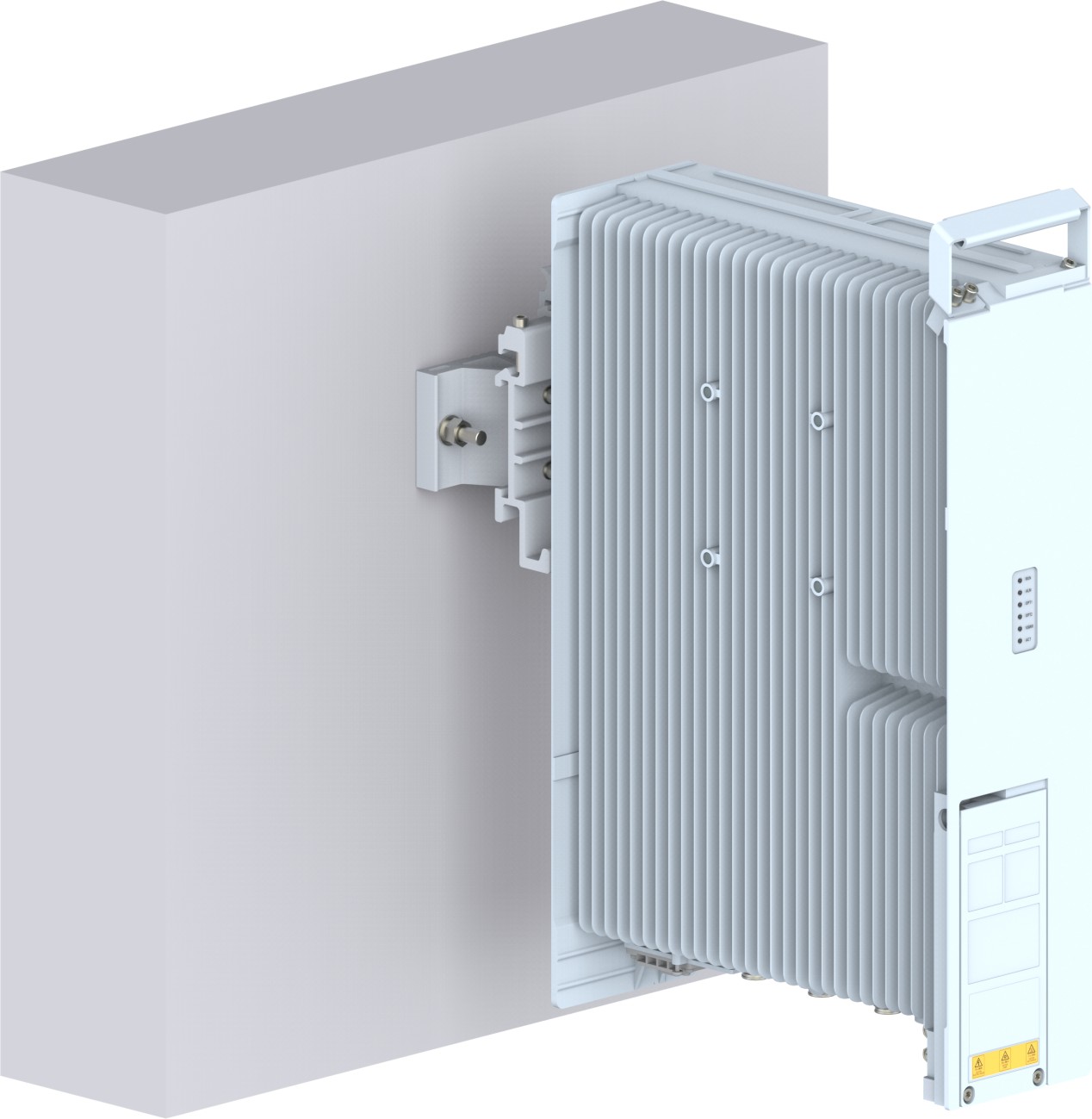

单个RRU挂墙旗装安装完成如图9所示。
图9  单个RRU挂墙旗装安装完成
单个RRU抱杆旗装
摘要
本节介绍单个RRU抱杆旗装的安装过程。抱杆直径满足40 mm ~90 mm。
相关信息
单个RRU抱杆旗装使用的附件参见表2。
表2  单个RRU抱杆旗装附件
附件名称外观数量
旗装支架1
内六角螺钉（M6×20）8
旗装支座1
旗装抱杆组件前抱杆支架1
后抱杆支架1
M12长螺栓（双螺母）2
步骤
  1. 使用M6内六角扳手，将旗装支座用4颗M6×20螺钉安装至RRU侧面，紧固力矩4.8 N·m，如图10所示。
    图10  安装旗装支架

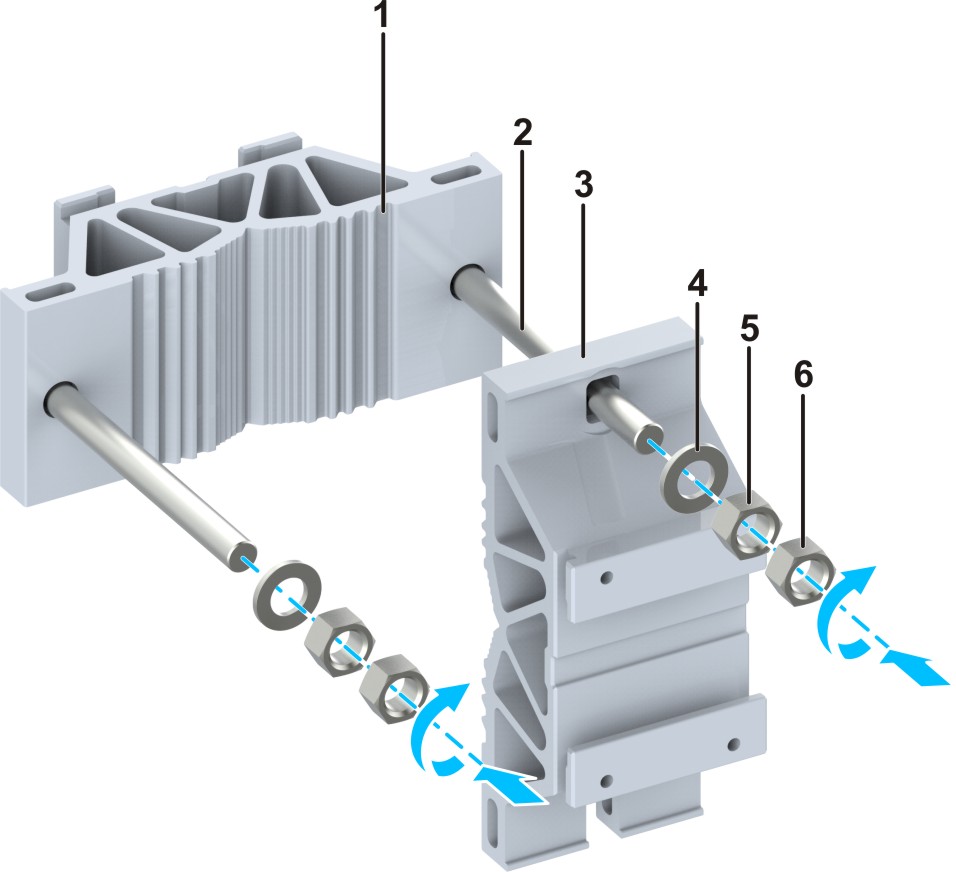

  2. 组装旗装抱杆组件，如图11所示。
    图11  组装旗装抱杆组件
    1. 前抱杆支架
    2. M12螺栓
    3. 后抱杆支架
    4. 平垫
    5. 螺母1
    6. 螺母2
  3. 将组装好的旗装抱杆组件安装至抱杆，紧固力矩50 N·m，如图12所示。
    图12  安装旗装抱杆组件至抱杆
  4. 安装旗装支座，使前抱杆支架的卡扣插入旗装支座卡槽内，如图13所示。
    图13  插入旗装支座
    说明：
    安装旗装支座时需确保旗装支座箭头朝上。
  5. 对齐螺钉安装孔，用4颗M6×20内六角螺钉将旗装支座与抱杆支架进行固定，紧固力矩4.8 N·m，如图14所示。
    图14  固定旗装支座
  6. 将RRU旗装支架挂接到旗装支座中，如图15所示。
    图15  挂装RRU
  7. 扣合锁扣件，使用M6内六角扳手拧紧锁扣件上的两颗M6螺钉，力矩值为4.8 N·m，如图16所示。
    图16  固定RRU
结果
单个RRU抱杆旗装安装完成如图17所示。
图17  单个RRU抱杆旗装安装完成
两个RRU抱杆旗装
摘要
本节介绍两个RRU抱杆旗装的安装过程。抱杆直径满足40 mm ~90 mm。
说明：
两个RRU抱杆旗装时，需空出旗装支座中间的安装位置，将RRU安装至旗装支座的两侧。
相关信息
两个RRU抱杆旗装使用的附件参见表3。
表3  两个RRU抱杆旗装附件
附件名称外观数量
旗装支架2
内六角螺钉（M6×20）12
旗装支座1
旗装抱杆组件前抱杆支架1
后抱杆支架1
M12长螺栓（双螺母）2
步骤
  1. 使用M6内六角扳手，分别将两个旗装支座用M6×20螺钉安装至两个RRU侧面，紧固力矩4.8 N·m，如图18所示。
    图18  安装旗装支架
  2. 组装旗装抱杆组件，如图19所示。
    图19  组装旗装抱杆组件
    1. 前抱杆支架
    2. M12螺栓
    3. 后抱杆支架
    4. 平垫
    5. 螺母1
    6. 螺母2
  3. 将组装好的旗装抱杆组件安装至抱杆，紧固力矩50 N·m，如图20所示。
    图20  安装旗装抱杆组件至抱杆
  4. 安装旗装支座，使前抱杆支架的卡扣插入旗装支座卡槽内，如图21所示。
    图21  插入旗装支座
    说明：
    安装旗装支座时需确保旗装支座箭头朝上。
  5. 对齐螺钉安装孔，用4颗M6×20内六角螺钉将旗装支座与抱杆支架进行固定，紧固力矩4.8 N·m，如图22所示。
    图22  固定旗装支座
  6. 将RRU旗装支架挂接到旗装支座中，如图23所示。
    图23  挂装RRU
  7. 扣合锁扣件，使用M6内六角扳手拧紧锁扣件上的两颗M6螺钉，力矩值为4.8 N·m，如图24所示。
    图24  固定RRU
  8. 参见步骤6~步骤7安装第2个RRU。
结果
两个RRU抱杆旗装安装完成如图25所示。
图25  两个RRU抱杆旗装安装完成
三个RRU抱杆旗装
摘要
本节介绍三个RRU抱杆旗装的安装过程。抱杆直径满足40 mm~90 mm。
说明：
三个RRU抱杆旗装时，需先安装旗装支座中间位置RRU，再安装旗装支座两边位置的RRU。
相关信息
三个RRU抱杆旗装使用的附件参见表4。
表4  三个RRU抱杆旗装附件
附件名称外观数量
旗装支架3
内六角螺钉（M6×20）16
旗装支座1
旗装抱杆组件前抱杆支架1
后抱杆支架1
M12长螺栓（双螺母）2
步骤
  1. 使用M6内六角扳手，分别将三个旗装支座用M6×20螺钉安装至三个RRU侧面，紧固力矩4.8 N·m，如图26所示。
    图26  安装旗装支架
  2. 组装旗装抱杆组件，如图27所示。
    图27  组装旗装抱杆组件
    1. 前抱杆支架
    2. M12螺栓
    3. 后抱杆支架
    4. 平垫
    5. 螺母1
    6. 螺母2
  3. 将组装好的旗装抱杆组件安装至抱杆，紧固力矩50 N·m，如图28所示。
    图28  安装旗装抱杆组件至抱杆
  4. 安装旗装支座，使前抱杆支架的卡扣插入旗装支座卡槽内，如图29所示。
    图29  插入旗装支座
    说明：
    安装旗装支座时需确保旗装支座箭头朝上。
  5. 对齐螺钉安装孔，用4颗M6×20内六角螺钉将旗装支座与抱杆支架进行固定，紧固力矩4.8 N·m，如图30所示。
    图30  固定旗装支座
  6. 将RRU旗装支架挂接到旗装支座中，如图31所示。
    图31  挂装RRU
  7. 扣合锁扣件，使用M6内六角扳手拧紧锁扣件上的两颗M6螺钉，力矩值为4.8 N·m，如图32所示。
    图32  固定RRU
  8. 参见步骤6~步骤7安装第2个和第3个RRU。
结果
三个RRU抱杆旗装安装完成如图33所示。
图33  三个RRU抱杆旗装安装完成
三个RRU抱杆旗装（品字形安装）
摘要
本节介绍三个RRU抱杆旗装（品字形安装）的安装过程。抱杆直径满足40 mm~90 mm。
相关信息
三个RRU抱杆旗装（品字形安装）使用的附件参见表5。
表5  三个RRU抱杆旗装（品字形安装）附件
附件名称外观数量
旗装支架3
内六角螺钉（M6×20）20
旗装支座（单RRU）1
旗装支座（多RRU）1
旗装抱杆组件前抱杆支架1
后抱杆支架1
M12长螺栓（双螺母）2
步骤
  1. 使用M6内六角扳手，分别将三个旗装支座用M6×20螺钉安装至三个RRU侧面，紧固力矩4.8 N·m，如图34所示。
    图34  安装旗装支架
  2. 组装旗装抱杆组件，如图35所示。
    图35  组装旗装抱杆组件
    1. 前抱杆支架
    2. M12螺栓
    3. 后抱杆支架
    4. 平垫
    5. 螺母1
    6. 螺母2
  3. 将组装好的旗装抱杆组件安装至抱杆，紧固力矩50 N·m，如图36所示。
    图36  安装旗装抱杆组件至抱杆
  4. 安装旗装支座（单RRU），使后抱杆支架的卡扣插入旗装支座卡槽内，如图37所示。
    图37  插入旗装支座（单RRU）
  5. 对齐螺钉安装孔，用4颗M6×20内六角螺钉将旗装支座（单RRU）与抱杆支架进行固定，紧固力矩4.8 N·m，如图38所示。
    图38  固定旗装支座（单RRU）
  6. 安装旗装支座（多RRU），使前抱杆支架的卡扣插入旗装支座卡槽内，如图39所示。
    图39  插入旗装支座
  7. 对齐螺钉安装孔，用4颗M6×20内六角螺钉将旗装支座（多RRU）与抱杆支架进行固定，紧固力矩4.8 N·m，如图40所示。
    图40  固定旗装支座（多RRU）
  8. 将RRU旗装支架挂接到旗装支座中，如图41所示。
    图41  挂装RRU
  9. 扣合锁扣件，使用M6内六角扳手拧紧锁扣件上的两颗M6螺钉，力矩值为4.8 N·m，如图42所示。
    图42  固定RRU
  10. 参见步骤8~步骤9安装第2个和第3个RRU。
结果
三个RRU抱杆旗装（品字形安装）安装完成如图43所示。
图43  三个RRU抱杆旗装（品字型安装）安装完成
