高铁地铁安装件挂墙安装 本节包含以下内容：高铁地铁安装件挂墙安装（RRU正面安装）高铁地铁安装件挂墙安装（RRU背面安装）高铁地铁安装件挂墙安装（RRU正面安装）摘要本节介绍使用高铁地铁安装件将单个RRU挂墙正面安装的安装方法。单个RRU挂墙正面安装：操作人员正对墙面时维护窗在操作人员的右手侧。相关信息高铁地铁安装件挂墙正面安装使用附件参见表1。表1 高铁地铁安装件挂墙正面安装附件附件名称外观数量高铁地铁安装件1内六角螺钉（M6×20）4膨胀螺栓（M10×100）4步骤使用M6内六角扳手，将高铁地铁安装件用4颗M6×20螺钉安装至RRU背面，紧固力矩4.8 N·m，如图1所示。图1 安装高铁地铁安装件 说明：高铁地铁安装件安装后向上箭头朝上。按照规划在墙上标记出打孔的位置，如图2所示。图2 标记打孔位置使用Φ12钻头的冲击钻在标记的打孔位置上打孔，孔深80 mm。打孔时要注意保持孔位与墙面垂直，并用吸尘器吸除灰尘。安装膨胀螺栓，如图3所示。图3 安装膨胀螺栓顺时针微拧膨胀螺栓的螺母，使膨胀管不能随意移动。用羊角锤敲打膨胀螺栓前，可以从其它膨胀螺栓处取一个螺母，拧至螺母顶部与待敲打的膨胀螺栓顶部水平的位置。可以避免在敲打膨胀螺栓时，敲坏螺纹。用羊角锤将膨胀螺栓敲进安装孔内。沿顺时针方向拧紧靠近膨胀管的螺母，使膨胀螺栓充分膨胀。沿逆时针方向拧松螺母，依次取出螺母、弹垫和平垫，留待后续安装时使用。利用高铁地铁安装件的挂耳将RRU挂装至膨胀螺栓，并将RRU固定至墙面，紧固力矩40 N·m，如图4所示。图4 挂装RRU结果高铁地铁安装件挂墙正面安装完成如图5所示。图5 高铁地铁安装件挂墙正面安装高铁地铁安装件挂墙安装（RRU背面安装）摘要本节介绍使用高铁地铁安装件将单个RRU挂墙背面安装的安装方法。单个RRU挂墙背面安装：操作人员正对墙面时维护窗在操作人员的左手侧。相关信息高铁地铁安装件挂墙背面安装使用附件参见表2。表2 高铁地铁安装件挂墙背面安装附件附件名称外观数量高铁地铁安装件1内六角螺钉（M6×20）4膨胀螺栓（M10×100）4步骤使用M6内六角扳手，将高铁地铁安装件用4颗M6×20螺钉安装至RRU正面，紧固力矩4.8 N·m，如图6所示。图6 安装高铁地铁安装件 说明：高铁地铁安装件安装后向上箭头朝上。按照规划在墙上标记出打孔的位置，如图7所示。图7 标记打孔位置使用Φ12钻头的冲击钻在标记的打孔位置上打孔，孔深80 mm。打孔时要注意保持孔位与墙面垂直，并用吸尘器吸除灰尘。安装膨胀螺栓，如图8所示。图8 安装膨胀螺栓顺时针微拧膨胀螺栓的螺母，使膨胀管不能随意移动。用羊角锤敲打膨胀螺栓前，可以从其它膨胀螺栓处取一个螺母，拧至螺母顶部与待敲打的膨胀螺栓顶部水平的位置。可以避免在敲打膨胀螺栓时，敲坏螺纹。用羊角锤将膨胀螺栓敲进安装孔内。沿顺时针方向拧紧靠近膨胀管的螺母，使膨胀螺栓充分膨胀。沿逆时针方向拧松螺母，依次取出螺母、弹垫和平垫，留待后续安装时使用。利用高铁地铁安装件的挂耳将RRU挂装至膨胀螺栓，并将RRU固定至墙面，紧固力矩40 N·m，如图9所示。图9 挂装RRU结果高铁地铁安装件挂墙背面安装完成如图10所示。图10 高铁地铁安装件挂墙背面安装

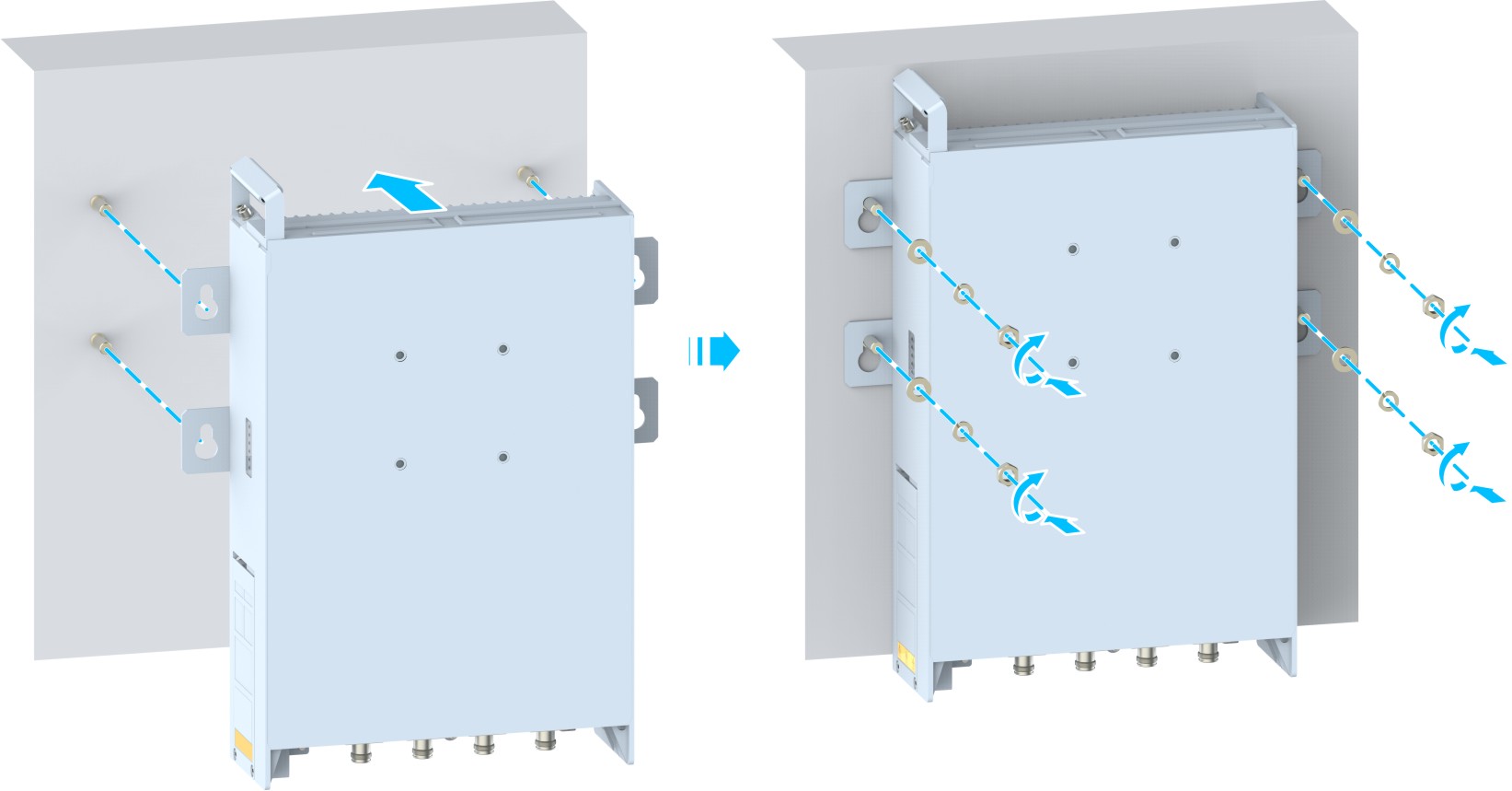

高铁地铁安装件挂墙安装（RRU正面安装）摘要本节介绍使用高铁地铁安装件将单个RRU挂墙正面安装的安装方法。单个RRU挂墙正面安装：操作人员正对墙面时维护窗在操作人员的右手侧。相关信息高铁地铁安装件挂墙正面安装使用附件参见表1。表1 高铁地铁安装件挂墙正面安装附件附件名称外观数量高铁地铁安装件1内六角螺钉（M6×20）4膨胀螺栓（M10×100）4步骤使用M6内六角扳手，将高铁地铁安装件用4颗M6×20螺钉安装至RRU背面，紧固力矩4.8 N·m，如图1所示。图1 安装高铁地铁安装件 说明：高铁地铁安装件安装后向上箭头朝上。按照规划在墙上标记出打孔的位置，如图2所示。图2 标记打孔位置使用Φ12钻头的冲击钻在标记的打孔位置上打孔，孔深80 mm。打孔时要注意保持孔位与墙面垂直，并用吸尘器吸除灰尘。安装膨胀螺栓，如图3所示。图3 安装膨胀螺栓顺时针微拧膨胀螺栓的螺母，使膨胀管不能随意移动。用羊角锤敲打膨胀螺栓前，可以从其它膨胀螺栓处取一个螺母，拧至螺母顶部与待敲打的膨胀螺栓顶部水平的位置。可以避免在敲打膨胀螺栓时，敲坏螺纹。用羊角锤将膨胀螺栓敲进安装孔内。沿顺时针方向拧紧靠近膨胀管的螺母，使膨胀螺栓充分膨胀。沿逆时针方向拧松螺母，依次取出螺母、弹垫和平垫，留待后续安装时使用。利用高铁地铁安装件的挂耳将RRU挂装至膨胀螺栓，并将RRU固定至墙面，紧固力矩40 N·m，如图4所示。图4 挂装RRU结果高铁地铁安装件挂墙正面安装完成如图5所示。图5 高铁地铁安装件挂墙正面安装
高铁地铁安装件挂墙安装（RRU背面安装）摘要本节介绍使用高铁地铁安装件将单个RRU挂墙背面安装的安装方法。单个RRU挂墙背面安装：操作人员正对墙面时维护窗在操作人员的左手侧。相关信息高铁地铁安装件挂墙背面安装使用附件参见表2。表2 高铁地铁安装件挂墙背面安装附件附件名称外观数量高铁地铁安装件1内六角螺钉（M6×20）4膨胀螺栓（M10×100）4步骤使用M6内六角扳手，将高铁地铁安装件用4颗M6×20螺钉安装至RRU正面，紧固力矩4.8 N·m，如图6所示。图6 安装高铁地铁安装件 说明：高铁地铁安装件安装后向上箭头朝上。按照规划在墙上标记出打孔的位置，如图7所示。图7 标记打孔位置使用Φ12钻头的冲击钻在标记的打孔位置上打孔，孔深80 mm。打孔时要注意保持孔位与墙面垂直，并用吸尘器吸除灰尘。安装膨胀螺栓，如图8所示。图8 安装膨胀螺栓顺时针微拧膨胀螺栓的螺母，使膨胀管不能随意移动。用羊角锤敲打膨胀螺栓前，可以从其它膨胀螺栓处取一个螺母，拧至螺母顶部与待敲打的膨胀螺栓顶部水平的位置。可以避免在敲打膨胀螺栓时，敲坏螺纹。用羊角锤将膨胀螺栓敲进安装孔内。沿顺时针方向拧紧靠近膨胀管的螺母，使膨胀螺栓充分膨胀。沿逆时针方向拧松螺母，依次取出螺母、弹垫和平垫，留待后续安装时使用。利用高铁地铁安装件的挂耳将RRU挂装至膨胀螺栓，并将RRU固定至墙面，紧固力矩40 N·m，如图9所示。图9 挂装RRU结果高铁地铁安装件挂墙背面安装完成如图10所示。图10 高铁地铁安装件挂墙背面安装
