龙门架安装
龙门架安装（RRU正面安装）
摘要
龙门架最大可以安装三个RRU和一个BBU简易安装架。
本节以安装1个RRU为例介绍在龙门架安装RRU的方法。
相关信息
龙门架安装1个RRU需要使用的附件参见表1。
表1  龙门架安装RRU使用附件
附件名称外观数量
支座1
内六角螺钉（M6×20）5
固定夹1
固定夹紧固螺栓（M10×30）2
转接板1
转接板紧固螺栓组件（M8×25）2
龙门架1
步骤
  1. 使用M6内六角扳手，将RRU支座用4颗M6×20螺钉安装至RRU背面，紧固力矩4.8 N·m，如图1所示。
    图1  安装RRU支座
  2. 使用2颗M8×25转接板紧固螺栓组件将转接板安装至龙门架，紧固力矩13 N·m，如图2所示。

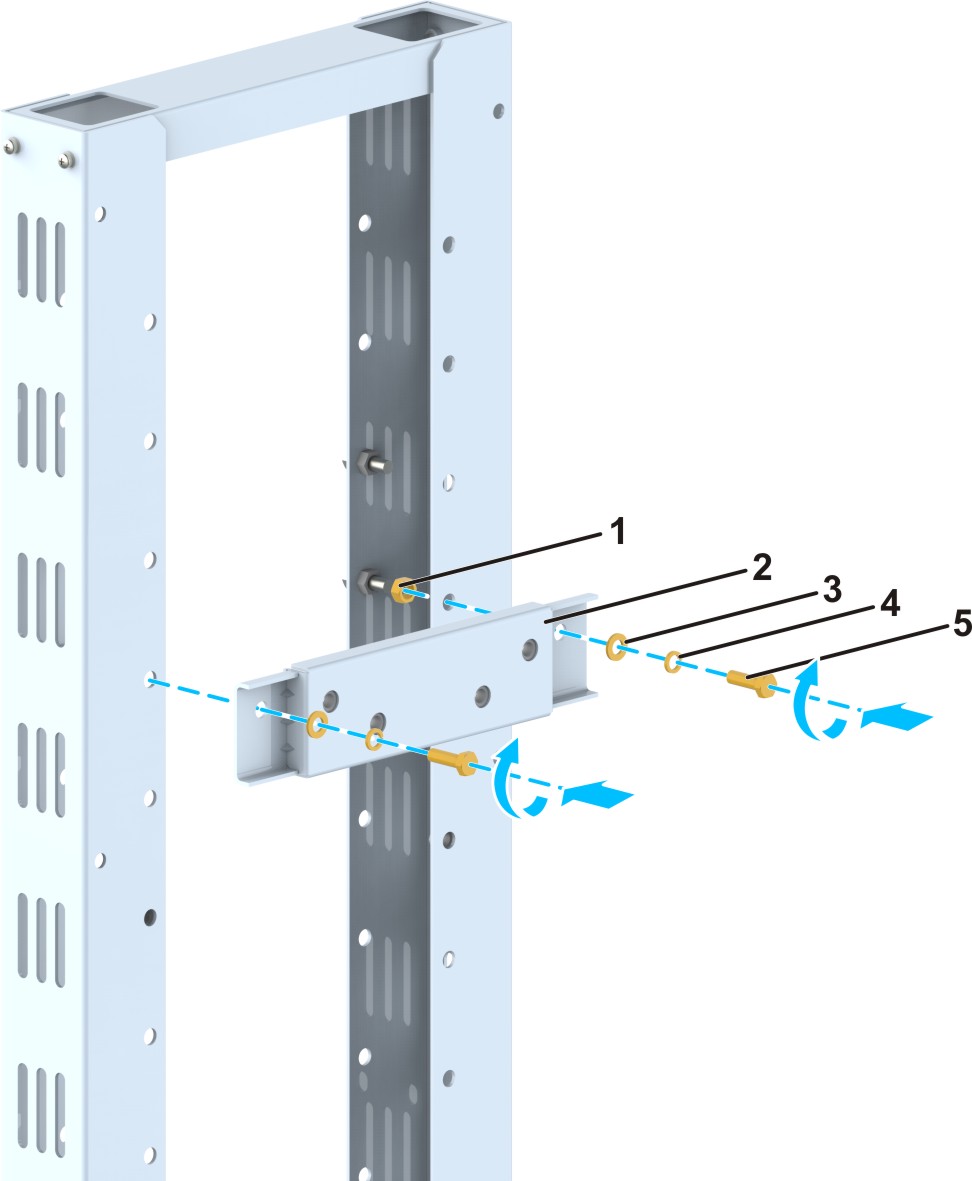

    图2  安装转接板
    1. 螺母
    2. 转接板
    3. 平垫
    4. 弹垫
    5. 螺栓
  3. 使用2颗M10×30固定夹紧固螺栓将固定夹安装至转接板，紧固力矩40 N·m，如图3所示。
    图3  安装固定夹
  4. 将RRU挂装至龙门架，如图4所示。
    图4  挂装RRU
  5. 使用M6内六角扳手拧紧RRU支座上方的松不脱螺钉，将RRU固定，紧固力矩4.8 N·m，如图5所示。
    图5  固定RRU
结果
1个RRU龙门架安装完成如图6所示。
图6  1个RRU龙门架安装完成
龙门架安装（RRU背面安装）
摘要
龙门架最大可以安装三个RRU和一个BBU简易安装架。
本节以安装1个RRU为例介绍在龙门架安装RRU的方法。
相关信息
龙门架安装1个RRU需要使用的附件参见表2。
表2  龙门架安装RRU使用附件
附件名称外观数量
支座1
内六角螺钉（M6×20）5
固定夹1
固定夹紧固螺栓（M10×30）2
转接板1
转接板紧固螺栓组件（M8×25）2
龙门架1
步骤
  1. 使用M6内六角扳手，将RRU支座用4颗M6×20螺钉安装至RRU正面，紧固力矩4.8 N·m，如图7所示。
    图7  安装RRU支座
  2. 使用2颗M8×25转接板紧固螺栓组件将转接板安装至龙门架，紧固力矩13 N·m，如图8所示。
    图8  安装转接板
    1. 螺母
    2. 转接板
    3. 平垫
    4. 弹垫
    5. 螺栓
  3. 使用2颗M10×30固定夹紧固螺栓将固定夹安装至转接板，紧固力矩40 N·m，如图9所示。
    图9  安装固定夹
  4. 将RRU挂装至龙门架，如图10所示。
    图10  挂装RRU
  5. 使用M6内六角扳手拧紧RRU支座上方的松不脱螺钉，将RRU固定，紧固力矩4.8 N·m，如图11所示。
    图11  固定RRU
结果
1个RRU龙门架安装完成如图12所示。
图12  1个RRU龙门架安装完成
