摘要
本节介绍使用抱箍一抱一安装RRU的安装过程。粗抱杆的抱杆直径满足120 mm ~ 380 mm。
相关信息
表1 粗抱杆一抱一安装附件附件名称 | 外观 | 数量 |
---|
支座 |  | 1 |
内六角螺钉(M6×20) |  | 5 |

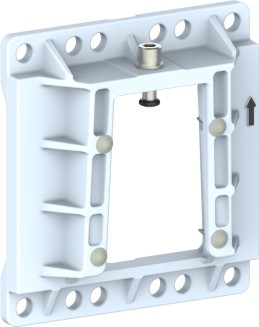

抱箍安装件 | 固定架 |  | 1 |

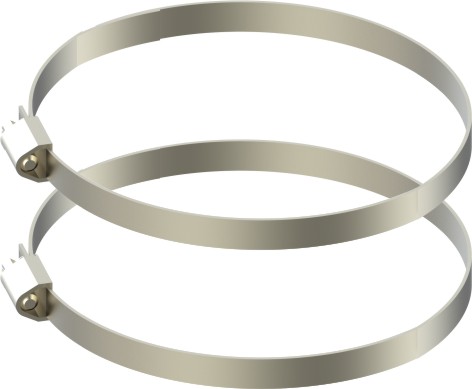

抱箍 |  | 1 |
注意!
一组抱箍安装件(一个固定架,两个抱箍)只能安装一个
RRU。禁止只装一个抱箍、或一套抱箍固定两个固定架,如
图1和
图2所示,否则
RRU有掉落风险。|
图1 禁止只装一个抱箍
图2 禁止用一组抱箍固定两个固定夹
步骤
使用M6内六角扳手,将
RRU支座用4颗M6×20螺钉安装至
RRU背面,紧固力矩4.8 N·m,如
图3所示。
图3 安装RRU支座
图4 组装抱箍和固定架
图5 安装抱箍
图6 挂装RRU
使用M6内六角扳手拧紧
RRU支座上方的松不脱螺钉,将
RRU固定,紧固力矩4.8 N·m,如
图7所示。
图7 固定RRU
结果
图8 RRU抱箍一抱一安装完成
