细抱杆一抱三安装
抱杆一抱三安装(两RRU侧面安装,一RRU背面安装)
摘要
本节介绍三个RRU抱杆安装的方法。抱杆直径满足78 mm ~120 mm。
三个RRU抱杆安装时两个RRU侧面安装,一个RRU背面安装。
相关信息
三个RRU抱杆安装需要使用的附件参见表1。
附件名称 | 外观 | 数量 | |
---|---|---|---|
支座 | ![]() | 3 | |
内六角螺钉(M6×20) | ![]() | 15 | |
RRU抱杆组件 | 固定夹 | ![]() | 2 |
长螺栓(M10×160或M10×130) | ![]() | 2 | |
并联支座 | ![]() | 1 |
步骤

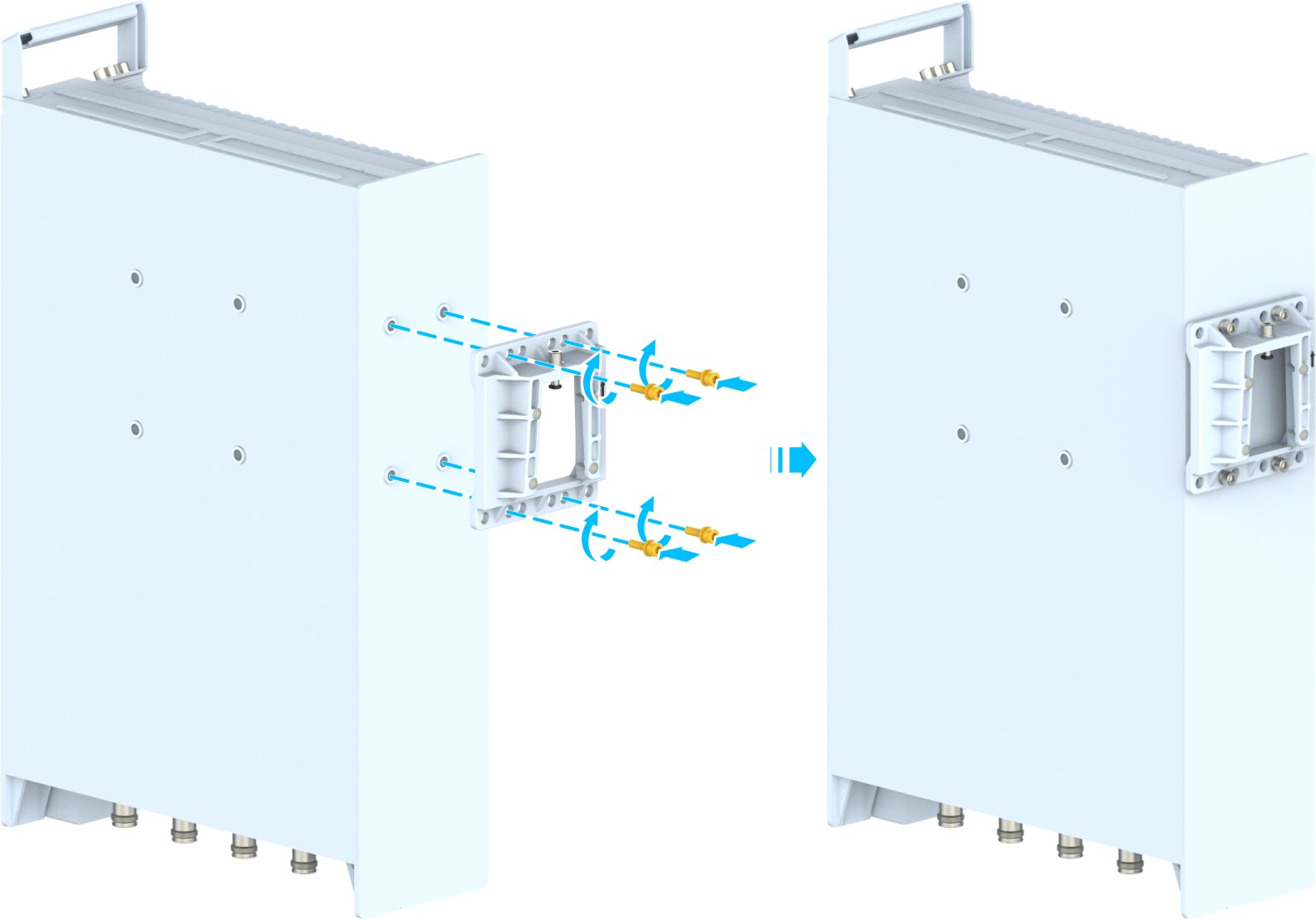

图1 安装第1个RRU支座 图2 安装第2和第3个RRU支座 - 使用一组M10长螺栓组装两个固定夹,如图3所示。
图3 组装抱杆组件 - 长螺杆
- 螺母
- 弹垫
- 平垫
- 固定夹
- 将组装好的抱杆组件卡至抱杆上,将另一组长螺栓安装至抱杆组件,如图4所示。

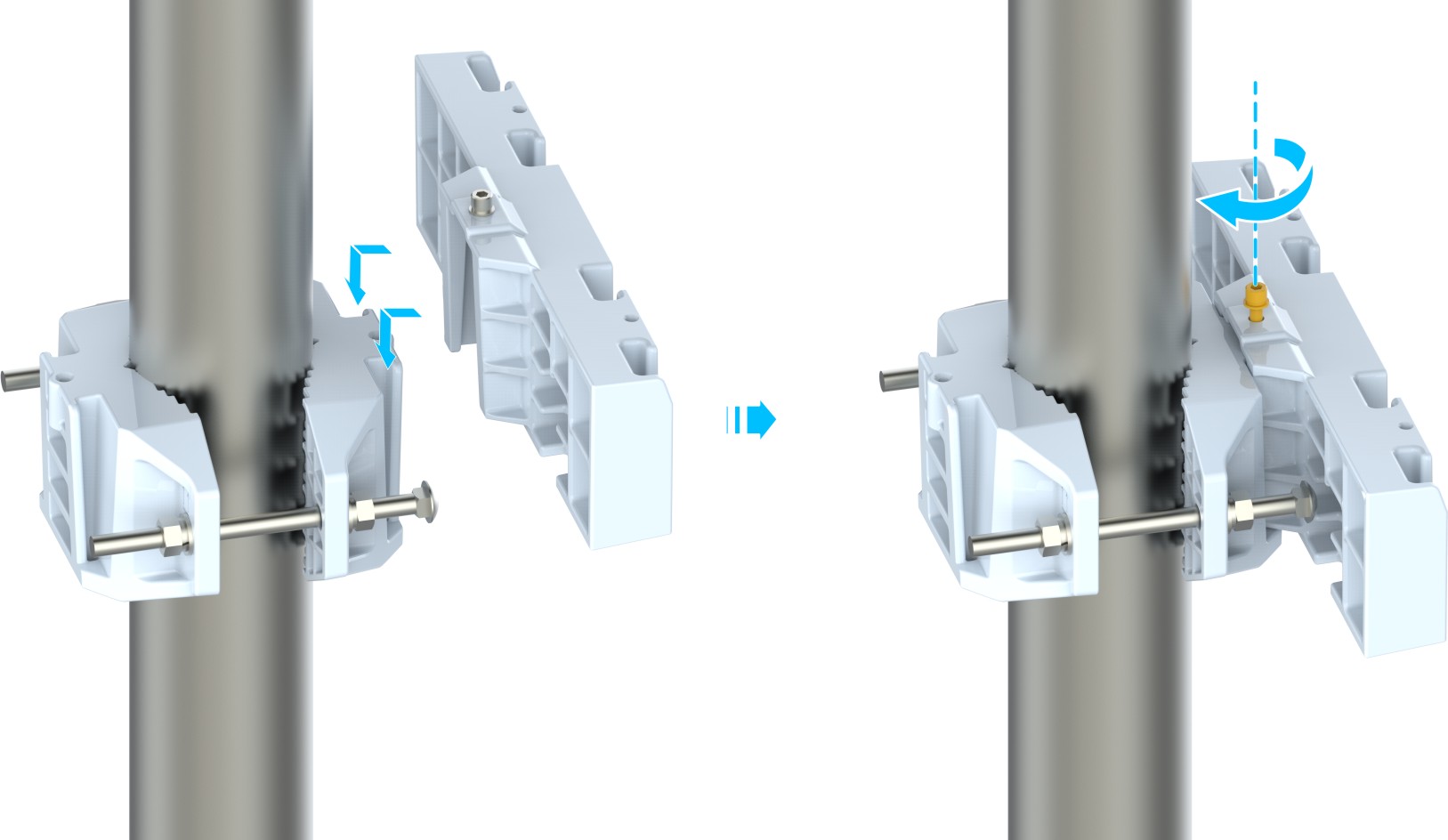

图4 安装另一组长螺栓 - 将并联支座沿着固定夹的导轨挂装到抱杆组件上,拧紧并联支座上方的螺钉,紧固力矩4.8 N·m,如图7所示。
图7 挂装并联支座 - 将第1个RRU挂装到抱杆组件上,如图8所示。
图8 挂装第1个RRU 图9 固定第1个RRU - 将第2个RRU挂装到抱杆组件上,如图10所示。
图10 挂装第2个RRU 图11 固定第2个RRU - 将第3个RRU挂装到抱杆组件上,如图12所示。
图12 挂装第3个RRU 图13 固定第3个RRU
结果
三个RRU抱杆安装完成如图14所示。

抱杆一抱三安装(两RRU侧面安装,一RRU正面安装)
摘要
本节介绍三个RRU抱杆安装的方法。抱杆直径满足78 mm ~120 mm。
三个RRU抱杆安装时两个RRU侧面安装,一个RRU正面安装。
相关信息
三个RRU抱杆安装需要使用的附件参见表2。
附件名称 | 外观 | 数量 | |
---|---|---|---|
支座 | ![]() | 3 | |
内六角螺钉(M6×20) | ![]() | 15 | |
RRU抱杆组件 | 固定夹 | ![]() | 2 |
长螺栓(M10×160或M10×130) | ![]() | 2 | |
并联支座 | ![]() | 1 |
步骤
图15 安装第1个RRU支座 图16 安装第2和第3个RRU支座 - 使用一组M10长螺栓组装两个固定夹,如图17所示。
图17 组装抱杆组件 - 长螺杆
- 螺母
- 弹垫
- 平垫
- 固定夹
- 将组装好的抱杆组件卡至抱杆上,将另一组长螺栓安装至抱杆组件,如图18所示。
图18 安装另一组长螺栓 - 将并联支座沿着固定夹的导轨挂装到抱杆组件上,拧紧并联支座上方的螺钉,紧固力矩4.8 N·m,如图21所示。
图21 挂装并联支座 - 将第1个RRU挂装到抱杆组件上,如图22所示。
图22 挂装第1个RRU 图23 固定第1个RRU - 将第2个RRU挂装到抱杆组件上,如图24所示。
图24 挂装第2个RRU 图25 固定第2个RRU - 将第3个RRU挂装到抱杆组件上,如图26所示。
图26 挂装第3个RRU 图27 固定第3个RRU
结果
三个RRU抱杆安装完成如图28所示。
