5G新开站点D4频段干扰
现象描述
某市A运营商5G二期三阶段和三期一阶段站点开通以来，所有县城5G站点大多存在D4频段干扰。频域上受干扰的RB范围为0~17，时域上只有slot18存在干扰，具体干扰波形如图1所示。

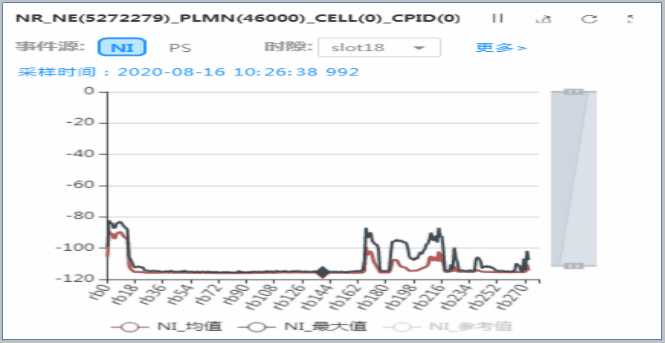

图1  干扰波形
县城共已开通573个小区，RB范围为0~17的干扰小区467个，干扰小区占比达81.50%。全网RB范围为0~17的干扰小区576个。
问题分析
  1. 网管基带扫描共扫描4个上行时隙（即：slot8、slot9、slot18和slot19），时隙周期为10 ms。5G帧结构示意图如图2所示。
    图2  5G帧结构示意图
    由于频域上只有RB范围为0~17受干扰，时域上只干扰slot18，说明干扰源每10 ms出现一次，干扰刚好落在slot18上。怀疑是帧头未对齐导致干扰，故核查全网帧头偏移配置，如图3所示。全网“NR频段41的调整量(Tc)1”设置为8832，“D频段调整方式2”设置为自动，“D频段调整量(Tc)”设置为0，全网设置统一，没有问题。
    图3  帧头偏移配置
  2. 抽取个别干扰站点关闭LNA开关后进行基带扫描，观察干扰波形，如图4所示。干扰消失，说明干扰不是基站内部的，干扰来自基站外。
    图4  干扰波形
  3. 现场扫频：现场用扫频仪进行扫频，未扫到干扰源。考虑到只有slot18有干扰，现场锁slot18进行扫频，发现干扰源频段大概在 2516 MHz~2526 MHz之间，如图5所示。网管基带扫描干扰RB为0~17，换算成频率大概是在2515 MHz~2522 MHz之间，两者干扰频段部分吻合。
    图5  现场扫频照片
    进一步扫频追踪干扰源，定位到干扰在YC县局基站附近最强，初步怀疑干扰源就在YC县局基站上。经核实发现，该站点上存在B运营商小区：5G（band78）、LTE（900M、1800M），A运营商小区：FDD1800/D1/D2/F1，5G（已加电未开通）。
    “已上电未开通站点”导致现网正常运行站点存在干扰。由于上电未开通站点有6.4 W功率发送，设备默认频率偏置11520，和现网站点帧偏8832不一致，导致阻塞干扰。
解决方案
选取NL县城对全部已安装加电未开通的5G站点进行下电处理，观察干扰变化发现NL县城内RB范围为0~17的干扰全部消失，确定是已安装上电未开通5G站点默认帧偏问题导致干扰出现。
效果总结
在5G站点开通入网过程中，有些站点的5G设备安装完成后，现场施工人员对设备直接进行了上电处理。但由于开站流程、数据规划等问题，设备上电后无法及时开通。在此期间5G站点未加载开站数据，但设备上电后使用默认配置使得站点能够发射信号，默认帧头偏移与现网设置不一致，导致出现大面积干扰。
  • 针对目前已上电未开通站点，需要下电或者拔光纤或者重新烧录（默认关断小区）。
  • 针对后续要安装开通的站，施工队安装完成后不能上电，待督导开通时上电并加载开站数据或者烧录站点（默认关断小区）。
