波束位图索引配置异常导致异厂家信号无法搜索
现象描述
SA无线站点做数据业务拉网测试，发现在某测试网格中存在5G异厂家插花场景中，从中兴站点向爱立信站点移动，发现华为mate30终端无法搜索上报爱立信邻区信号，一直拖到无线资源异常释放，在爱立信站点下重新接入做业务，未切换区域都是异常低速率问题路段，对网格数据下载和上传业务指标影响严重。
问题分析
  1. 查看具体的切换参数配置：同频的A3中兴侧配置3dB策略，TTT 320 ms；
    邻区配置：
    • SSB 频点 ssbFrequency: 504990，
    • ssbSubcarrierSpacing: kHz30，
    • PointA ARFCN:503172，
    • BandWidth(MHz):100，
    • TAC，PCI都是按照正确的工参配置。
    确认邻区及切换参数配置无误。
  2. 在查看网元信令测量控制信息时发现：当站点占用到中兴站点时下发的测量SSB index只有1，如图1所示。
    图1  SSB index
  3. 检查中兴站点对手机下发的测量控制消息发现：
    • 中兴站点测量报告中上报邻区信息及SSB 波束索引信息为：01000000，只有测量SSB index：1的波束进行信号测量；
    • 中兴站点下发的波束测量只有SSB 波速索引为1，终端在收到测量控制信息之后，只对SSB index：1的波束进行信号测量，测量上报的邻区信号信息只有SSB index：1的邻区测量信息，如图2所示。
      图2  中兴站点对手机下发的测量控制消息
  1. 在爱立信的站点下接入，检查爱立信的站点配置的测量控制消息发现：
    • 爱立信基站下发测量报告中上报邻区信息及SSB 波束索引信息为：10000000，只有测量SSB index：0的波束进行信号测量；
    • 测量上报的邻区信号信息只有SSB index：0的邻区测量信息，如图3所示。
      图3  爱立信测量控制消息
  1. 中兴/爱立信SSB单波束配置的时域位图差异示意如图4所示。
    图4  时域位图差异
  1. 中兴站点修改mediumBitmap：11111111后，即在8波束的位图均进行SSB测量结果如图5所示。
    图5  SSB测量结果
    中兴站点修改后测量报告中上报邻区信息及SSB 波束索引信息：11111111。中兴站点下发的波束测量SSB 波速索引为八个波束都进行测量，终端测量上报的信息SSB index其他的邻区测量信息上报。
  2. 修改完成之后，邻区测量报告可以查看到多个波束终端进行上报邻区测量信息，其中包括中兴的SSB index：3的邻区测量信息，爱立信的SSB index：0的邻区测量信息，如图6、图7和图8所示。
    图6  中兴站点修改后测量报告1
    图7  中兴站点修改后测量报告2
    图8  中兴站点修改后测量报告3
解决方案

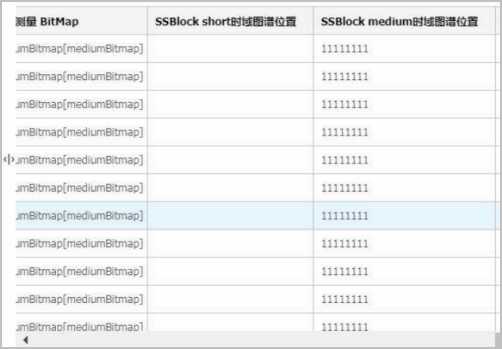

针对中兴片区进行推广修改参数配置为mediumBitmap：11111111，如图9所示。
图9  修改参数配置
对八个波束都进行测量下发，终端会进行上报详细的波束的信息给基站，满足切换条件可以及时触发业务切换，提高用户感知。
效果总结
对中兴区域的站点进行全部修改配置为mediumBitmap：11111111，SA网络进行异厂家边界区域的切换验证测试，要确保基本的测量波束数据配置完整并与异厂家进行对齐，对齐完毕之后邻区上报测量及时，切换正常，业务稳定。
