挂墙安装

挂墙安装（RRU正面安装）

摘要

本节介绍使用固定夹将单个RRU挂墙正面安装的安装方法。

单个RRU挂墙正面安装：操作人员正对墙面时维护窗在操作人员的右手侧。

相关信息

挂墙正面安装使用附件参见表1。

步骤

使用M6内六角扳手，将RRU支座用4颗M6×20螺钉安装至RRU背面，紧固力矩4.8 N·m，如图1所示。
图1 安装RRU支座
按照规划在墙上标记出打孔的位置，如图2所示。
图2 标记打孔位置
使用Φ12钻头的冲击钻在标记的打孔位置上打孔，孔深80 mm。打孔时要注意保持孔位与墙面垂直，并用吸尘器吸除灰尘。
安装膨胀螺栓，如图3所示。
图3 安装膨胀螺栓
1. 顺时针微拧膨胀螺栓的螺母，使膨胀管不能随意移动。
2. 用羊角锤敲打膨胀螺栓前，可以从其它膨胀螺栓处取一个螺母，拧至螺母顶部与待敲打的膨胀螺栓顶部水平的位置。可以避免在敲打膨胀螺栓时，敲坏螺纹。
3. 用羊角锤将膨胀螺栓敲进安装孔内。
4. 沿顺时针方向拧紧靠近膨胀管的螺母，使膨胀螺栓充分膨胀。
5. 沿逆时针方向拧松螺母，依次取出螺母、弹垫和平垫，留待后续安装时使用。

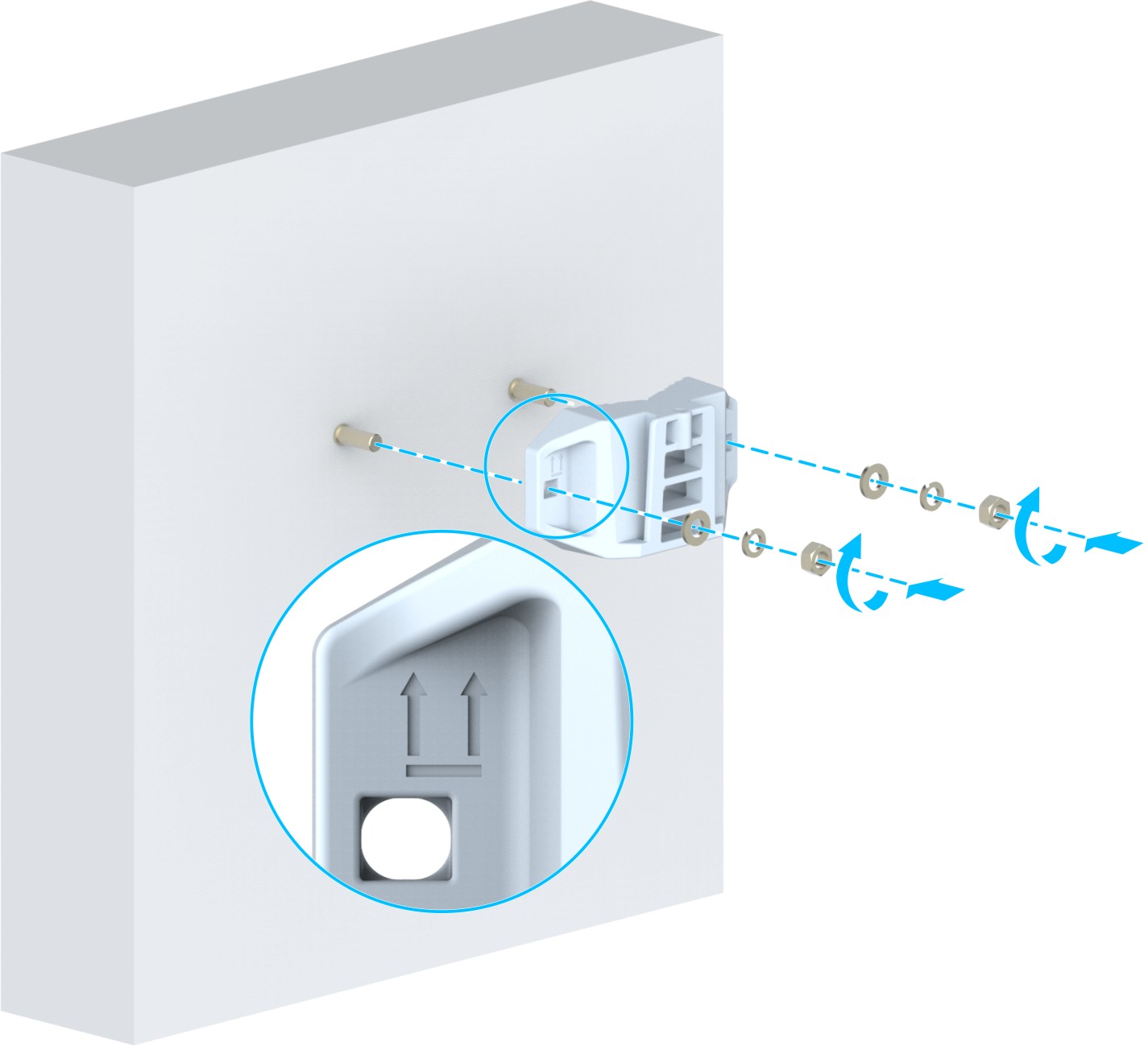

使用安装膨胀螺栓中卸下的螺母、弹垫和平垫，将固定夹固定在墙壁上，紧固力矩40 N·m，如图4所示。
说明：
安装固定夹时，固定夹箭头方向向上。
图4 安装固定夹
将RRU挂装至固定夹，如图5所示。
图5 挂装RRU
使用M6内六角扳手紧固RRU支座上的松不脱螺钉，将RRU固定，紧固力矩4.8 N·m，如图6所示。
图6 固定RRU

结果

单个RRU挂墙正面安装完成如图7所示。

挂墙安装（RRU背面安装）

摘要

本节介绍使用固定夹将单个RRU挂墙背面安装的安装方法。

单个RRU挂墙背面安装：操作人员正对墙面时维护窗在操作人员的左手侧。

相关信息

挂墙背面安装使用附件参见表2。

步骤

使用M6内六角扳手，将RRU支座用4颗M6×20螺钉安装至RRU正面，紧固力矩4.8 N·m，如图8所示。
图8 安装RRU支座
按照规划在墙上标记出打孔的位置，如图9所示。
图9 标记打孔位置
使用Φ12钻头的冲击钻在标记的打孔位置上打孔，孔深80 mm。打孔时要注意保持孔位与墙面垂直，并用吸尘器吸除灰尘。
安装膨胀螺栓，如图10所示。
图10 安装膨胀螺栓
1. 顺时针微拧膨胀螺栓的螺母，使膨胀管不能随意移动。
2. 用羊角锤敲打膨胀螺栓前，可以从其它膨胀螺栓处取一个螺母，拧至螺母顶部与待敲打的膨胀螺栓顶部水平的位置。可以避免在敲打膨胀螺栓时，敲坏螺纹。
3. 用羊角锤将膨胀螺栓敲进安装孔内。
4. 沿顺时针方向拧紧靠近膨胀管的螺母，使膨胀螺栓充分膨胀。
5. 沿逆时针方向拧松螺母，依次取出螺母、弹垫和平垫，留待后续安装时使用。
使用安装膨胀螺栓中卸下的螺母、弹垫和平垫，将固定夹固定在墙壁上，紧固力矩40 N·m，如图11所示。
说明：
安装固定夹时，固定夹箭头方向向上。
图11 安装固定夹
将RRU挂装至固定夹，如图12所示。
图12 挂装RRU
使用M6内六角扳手紧固RRU支座上的松不脱螺钉，将RRU固定，紧固力矩4.8 N·m，如图13所示。
图13 固定RRU

结果

单个RRU挂墙背面安装完成如图14所示。

挂墙安装（RRU侧面安装）

摘要

本节介绍使用固定夹将单个RRU挂墙侧面安装的安装方法。

单个RRU挂墙侧面安装：维护窗正对操作人员。

相关信息

挂墙侧面安装使用附件参见表3。

步骤

使用M6内六角扳手，将RRU支座用4颗M6×20螺钉安装至RRU侧面，紧固力矩4.8 N·m，如图15所示。
图15 安装RRU支座
按照规划在墙上标记出打孔的位置，如图16所示。
图16 标记打孔位置
使用Φ12钻头的冲击钻在标记的打孔位置上打孔，孔深80 mm。打孔时要注意保持孔位与墙面垂直，并用吸尘器吸除灰尘。
安装膨胀螺栓，如图17所示。
图17 安装膨胀螺栓
1. 顺时针微拧膨胀螺栓的螺母，使膨胀管不能随意移动。
2. 用羊角锤敲打膨胀螺栓前，可以从其它膨胀螺栓处取一个螺母，拧至螺母顶部与待敲打的膨胀螺栓顶部水平的位置。可以避免在敲打膨胀螺栓时，敲坏螺纹。
3. 用羊角锤将膨胀螺栓敲进安装孔内。
4. 沿顺时针方向拧紧靠近膨胀管的螺母，使膨胀螺栓充分膨胀。
5. 沿逆时针方向拧松螺母，依次取出螺母、弹垫和平垫，留待后续安装时使用。
使用安装膨胀螺栓中卸下的螺母、弹垫和平垫，将固定夹固定在墙壁上，紧固力矩40 N·m，如图18所示。
说明：
安装固定夹时，固定夹箭头方向向上。
图18 安装固定夹
将RRU挂装至固定夹，如图19所示。
图19 挂装RRU
使用M6内六角扳手紧固RRU支座上的松不脱螺钉，将RRU固定，紧固力矩4.8 N·m，如图20所示。
图20 固定RRU

结果

单个RRU侧面安装至墙面安装完成如图21所示。
