本节介绍保护地线缆的安装方法。保护地线缆使用截面积为16 mm²的黄绿色铜芯导线。

1. 从室内/室外地排布放保护地线缆到RRU近端。

2. 在保护地线缆的RRU侧压接OT端子。

3. 将保护地线缆的一端固定在RRU机箱底部的接地螺栓上，紧固力矩4.8 N·m，如图1所示。



   说明：

   线缆自然下垂约30 cm后，再转向抱杆或走线架。

4. 除去地排上的锈迹，在保护地线缆的另一端压接OT端子。

5. 根据现场情况连接保护地线缆。

   如果...	那么...
   保护地线缆直接连接地排	将保护地线缆的另一端连接到地排上，用螺栓固定。
   安装有电源转接设备	将保护地线缆的另一端连接到电源转接设备的接地端，再由转接设备连接保护地线缆到地排上。

6. 绑扎固定线缆，并参见标签和色环粘贴标签。

7. 在地排的接地螺栓四周喷涂防锈漆，进行防锈处理。

本节介绍射频跳线的安装方法。

射频跳线包括天馈馈线和射频跳线。RRU与天线之间的距离决定了射频跳线的安装方法，参见表1。

各个设备天馈连接方法如表2所示。

表2  天馈连接方法

RRU端口数量	连接方法
2T2R
2T4R	2T2R连接时，将射频跳线连接ANT1和ANT4 2T4R连接时，将射频跳线依次连接ANT1，ANT4，ANT3，ANT2
4T4R	2T2R连接时，将射频跳线连接ANT1和ANT2或者ANT3和ANT4 2T4R/4T4R连接时，将射频跳线依次连接ANT1，ANT2，ANT3，ANT4

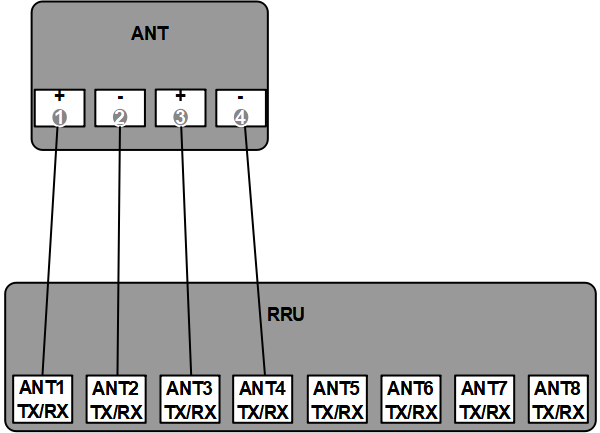

8T8R	当连接1组4端口天线时，将射频跳线连接ANT1~ANT4，禁止连接ANT5~ANT8端口。ANT1~ANT4分别对应天线的极化方向‘’+ - + -” 当连接2组4端口天线时，将射频跳线分别连接ANT1~ANT4，ANT5~ANT8。ANT1~ANT8分别对应天线的极化方向“+ - + - + - + -” 当连接1组8端口天线时，将射频跳线连接ANT1~ANT8和CAL端口

1. （可选）成品射频跳线最长为10米，当基站与天线之间的距离大于10米时，需要现场制作馈线接头。

2. 将射频跳线安装到RRU机箱的天馈接口ANT，如图2所示。



3. 使用扳手沿顺时针方向拧紧射频跳线的接头。

   说明：

   DIN型连接器紧固力矩值为25 N·m，4.3-10型连接器紧固力矩值为5 N·m，N型连接器紧固力矩值为1.35 N·m。

4. 对线缆接头进行防水处理。

5. 布放射频跳线到天线侧，并用黑色扎带绑扎固定。

   在RRU机箱底部，射频跳线应保持200 mm长度的垂直走线，不能弯曲受力。射频跳线多余时，适宜盘绕成“S”型或“8”，固定在抱杆两侧或RRU机箱背后。射频跳线的最小弯曲半径应不小于馈线半径的20倍。禁止将射频跳线盘绕成线圈状。

   说明：

   布放馈线时，必须防止馈线受到任何损伤。

   • 如果馈线必须要在水平方向上拖拉，则需要采取保护措施，例如使用滑板、木板之类的道具进行保护。

   • 应避免通过锋利的边缘。如果无法避免拖拉馈线时要通过锋利的边缘，则需要采取保护措施，例如派人到关键部位进行保护。

6. 将射频跳线的另一端连接至对应天线的ANT端口，参见“1+3+3”防水处理。

   根据RRU与天线距离，判断是否安装接地卡，参见安装免胶接地卡。

7. 挂上馈线塑料标签或色环，参见标签和色环，完成安装。

8. 重复步骤1~7，完成所有射频跳线的安装。

本节介绍集束跳线的安装方法。

集束跳线接头有MQ4和L32两种。MQ4线材为1/4同轴电缆，L32线材为1/2同轴电缆。

1. 将集束跳线插头的红点位置对准插座的主键方位插入插座中，顺时针拧紧螺套，紧固力矩25 N·m，如图3和图4所示。



   1. 限位槽
   2. 定位筋



   1. 限位槽
   2. 定位筋

   小心！

   安装集束跳线时禁止拉拽线缆。拉拽线缆可能导致线缆损坏。

2. 将集束跳线另一端安装至天线的集束跳线接口。

3. 对线缆接头进行防水处理，参见防水方案。防水缠绕范围如图5和图6所示。





本节介绍电调天线使用的AISG线缆的安装方法。

RRU与天线之间的距离决定了AISG线缆的安装方法，参见表3。

• 直接安装AISG线缆（RRU与天线距离小于20米）

  1. 将AISG线缆的一端连接RRU底部的AISG/MON接口，并拧紧接口的螺钉，如图7所示。

     小心！

     • 安装AISG线缆前，需确保连接器红色密封圈没有脱落。密封圈脱落会影响接口防水，导致接口链接异常。

     • 安装AISG线缆时，连接器插头窄面对应AISG/MON接口窄面，连接器插头宽面对应AISG/MON接口宽面插入。大力反插可能导致AISG线缆连接器针脚断裂。



  2. 将AISG线缆的另一端连接到天线的公头接口。

     小心！

     • 固定AISG线缆的接头时，力矩为1 N·m~2 N·m。注意避免使用活动扳手，以过大的力矩去固定AISG线缆接头，会造成接头损坏，引起设备短路。

     • 在连接AISG线缆的母头到天线的公头前，应检查AISG接头内的黑色密封胶圈在否位，如图8所示。若密封胶圈脱落，会使接头失去防水能力。



  3. 绑扎固定线缆，并挂上标签。

• 仅使用ASBT（RRU与天线距离大于20米）

  1. 连接RRU与ASBT

     使用1/2"跳线转7/8"馈线连接RRU的ANT接口（该接口为RRU集成了NSBT功能的ANT接口）和ASBT的BTS/Node B接口。



     1. 1/2"跳线
     2. 7/8"馈线

     说明：

     RRU和电调天线之间，如果存在合路器等中间设备，这些中间设备需要支持DC-BYPASS功能。

  2. 连接ASBT与电调天线

     a. 使用1/2"跳线连接ASBT的ANT接口和天线的+45°接口。

     b. 使用AISG线缆连接ASBT的AISG接口和天线的公头接口。

     c. 使用地线连接ASBT的GND接口和室外接地排。

     小心！

     在连接AISG线缆的母头到RCU的公头前，应检查AISG接头内的黑色密封胶圈在否位。若密封胶圈脱落，会使接头失去防水能力。

  3. 对接头进行防水处理，参见表4。

     表4  各类接头的防水处理方法

     接头类型	防水处理方法
     RRU侧的AISG接头	无需进行防水处理
     AISG线缆连接的ASBT两个接头	无需进行防水处理
     跳线连接的RRU和馈线的接头	参见“1+3+3”防水处理
     跳线连接的ASBT和天线的两个接头

  4. 绑扎固定线缆，并挂上标签。

本节介绍MON线缆的安装。

MON线缆用于连接外部接口设备的干接点接口。

MON线缆连接外部接口设备的干接点线序如图10所示。

1. 将MON线缆的一端连接RRU机箱底部的AISG/MON接口，并拧紧接口的螺钉，如图11所示。

   小心！

   • 安装MON线缆前，需确保连接器红色密封圈没有脱落。密封圈脱落会影响接口防水，导致接口链接异常。

   • 安装MON线缆时，连接器插头窄面对应AISG/MON接口窄面，连接器插头宽面对应AISG/MON接口宽面插入。大力反插可能导致MON线缆连接器针脚断裂。



2. 将MON线缆的另一端连接到外部接口设备的干接点接口或防雷箱。

3. 绑扎固定线缆，并挂上标签。

本节介绍RGPS线缆的安装。

RRU的RGPS接口有两种，一种为RGPS接口，如图12所示。另一种为AISG/MON/RGPS复用接口，如图13所示。

1. 拆下RGPS接口保护盖，将RGPS接口线缆的一端连接设备底部的RGPS接口，并用扳手紧固线缆接头，紧固力矩1.5 N·m，如图14所示。



2. 将RGPS线缆的另一端连接至外置RGPS模块。

3. 绑扎固定线缆，并挂上标签。

1. 将RGPS线缆的一端连接RRU机箱底部的AUX接口，并拧紧接口的螺钉，如图15所示。

   小心！

   • 安装RGPS线缆前，需确保连接器红色密封圈没有脱落。密封圈脱落会影响接口防水，导致接口链接异常。

   • 安装RGPS线缆时，连接器插头窄面对应AUX接口窄面，连接器插头宽面对应AUX接口宽面插入。大力反插可能导致RGPS线缆连接器针脚断裂。



2. 将RGPS线缆的另一端连接至外置RGPS模块。

3. 绑扎固定线缆，并挂上标签。

本节介绍维护窗内野战光缆和电源线缆的安装方法。

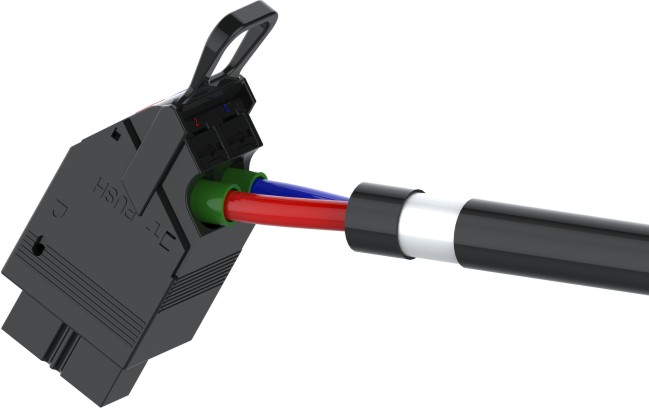

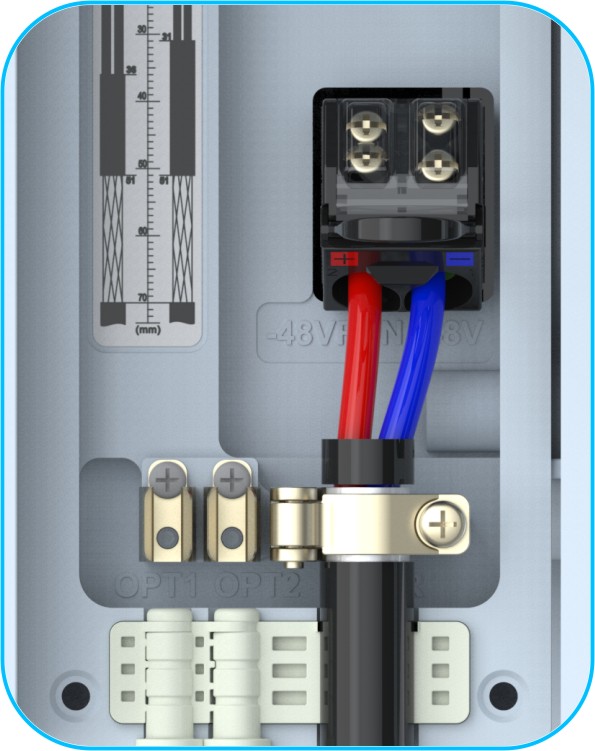

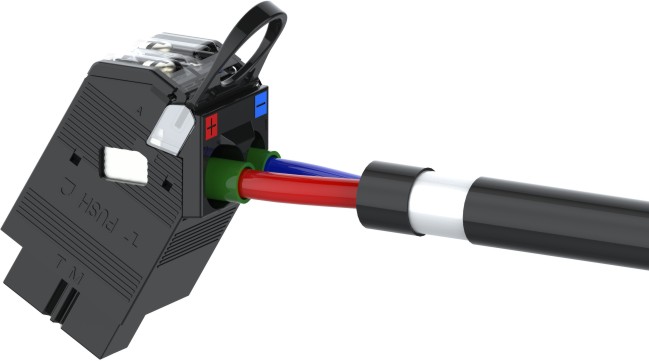

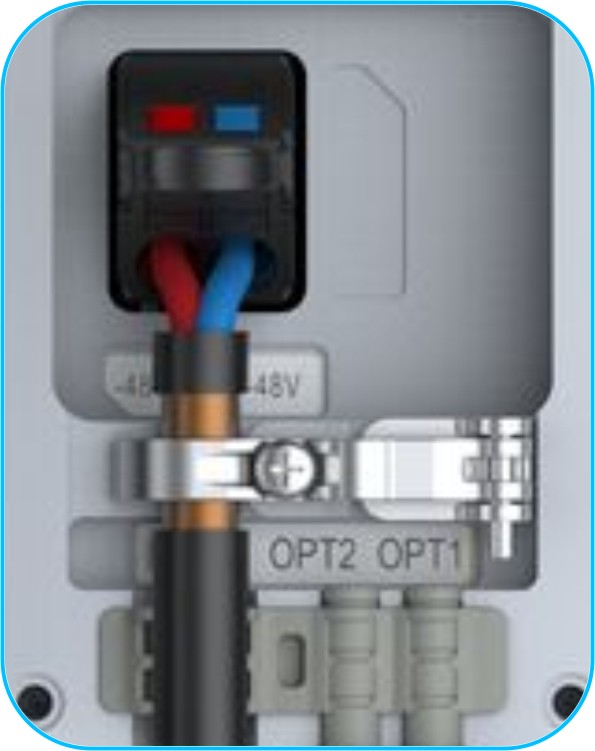

RRU电源线缆连接器分类和连接示意参见表5。

表5  电源线缆连接器分类和连接示意

编号	供电类型	图示	安装示意
1	直流
2	直流

电源线缆安装时需现场制作，直流电源线线芯说明参见表6和表7。

电源线缆制作方法（示例）如下。具体截线要求以RRU维护窗内剥线要求贴图为准。

1. 按照工程需要截取相应长度的电源线缆。

   说明：

   截取线缆长度应略长于规划长度，以预留足够的接头制作和操作长度。

2. 参见电源线缆剥线要求标签剥开线缆，电源线缆剥线要求标签位于维护窗内，如图13所示。



3. 如图14所示，在裁剪好的裸露铜芯上套上管状端子，使用管状端子压线钳压接管状端子。



   说明：

   • 必须压接与线缆线径相对应的管状端子。4 mm²线径的线缆压接灰色护套管状端子，10 mm²线径的线缆压接白色护套管状端子，6 mm²/16 mm²线径的线缆压接绿色护套管状端子。

   • 必须使用能将管状端子压接成横截面为梯形或方形的管状端子压线钳。

4. 确认电源线缆连接器极性。

   警告！

   制作RRU侧电源连接器时，禁止电源线极性反接。电源线反接可能导致RRU设备损坏或人身伤害。上电前请务必再次检查电源极性连接正确。

5. 将安装好管状端子的电源线缆安装至电源线缆连接器，如图15和图16所示。





1. 布放野战光缆和电源线缆至RRU侧。

2. 安装野战光缆。


3. 安装电源线缆。

   警告！

   1. 安装RRU电源线前，必须确认前级用户界面空开已断开，且电源线缆上无电压。

   2. 安装RRU电源线时，必须先连接RRU端连接器，再连接供电设备端连接器。如果连接顺序错误，可能导致RRU设备损坏或人身伤害。


4. 绑扎固定线缆。

   说明：

   • 户外野战光缆从RRU机箱下方出来时，应保持与设备下缘200 mm长度的垂直走线，不能弯曲受力。之后野战光缆沿抱杆或走线架绑扎固定。

   • 多余的野战光缆应整齐盘成直径为300 mm~400 mm的圆环，用黑色扎带绑扎固定在合适的位置，例如BBU侧绕线盘上。

   • 如只配置一根野战光缆，必须使用防水胶塞将未使用的野战光缆出线槽堵塞。

5. 依次在野战光缆和电源线缆上挂上标签，完成维护窗线缆的安装。

本节介绍维护窗内野战光缆和交流电源线缆的安装方法。

交流电源线缆制作方法（示例）如下。具体截线要求以RRU维护窗内剥线要求贴图为准。

1. 按照工程需要截取相应长度的电源线缆。

   说明：

   截取线缆长度应略长于规划长度，以预留足够的接头制作和操作长度。

2. 参照维护窗内电源线缆剥线要求标签剥开线缆，如图17所示。



3. 如图18所示，在裁剪好的裸露铜芯上套上管状端子，使用管状端子压线钳压接管状端子。



4. 确认电源线缆连接器极性。

   警告！

   制作RRU侧电源连接器时，禁止电源线极性反接。电源线反接可能导致RRU设备损坏或人身伤害。上电前请务必再次检查电源极性连接正确。

5. 用一字螺丝刀按压顶杆，至顶杆无法回弹为止。将安装好管状端子的电源线缆安装至电源线缆连接器，如图19所示。要求导线前端完全插入，顶住连接器插头内底部。



   1. 按钮
   2. 拉环绝缘体
   3. 顶杆
   4. 压线筒
   5. 外壳体
6. （可选）若管状端子外径大于橡胶护套内径，可去掉护套，直接安装管状端子。此时，管状端子必须安装到底部。

7. 按压按钮（可使用适当工具，如螺丝刀柄按压，禁止使用榔头等重物敲击以免损坏插头），顶杆会自动弹出。手拉导线，导线无脱落现象，则说明导线安装牢固。

1. 布放野战光缆和电源线缆至RRU侧。

2. 安装野战光缆。


3. 安装交流电源线缆。

   警告！

   • 安装RRU电源线前，必须确认前级用户界面空开已断开，且电源线缆上无电压。

   • 安装RRU电源线时，必须先连接RRU端连接器，再连接供电设备端连接器。如果连接顺序错误，可能导致RRU设备损坏或人身伤害。

   1. 在维护窗内，用十字螺丝刀拧开压线夹，并松脱电源线防水胶塞。

   2. 如图20所示，将电源线插入到电源接口（直到听到“咔哒”声音）。



   3. 将交流电源线缆PE端连接到维护窗内的接地点，如图21所示。



   4. 将电源线缆固定在原防水胶塞处，并用压线夹压接屏蔽层裸露部分，确保屏蔽层裸露部分与压线夹完全接触，如图22所示。



   5. 将电源线缆另一端连接到交流防雷箱（PIMAC）。

   6. 关闭维护窗面板，并拧紧螺钉防水。

4. 绑扎固定线缆。

   说明：

   • 户外野战光缆从RRU机箱下方出来时，应保持与设备下缘200 mm长度的垂直走线，不能弯曲受力。之后野战光缆沿抱杆或走线架绑扎固定。

   • 多余的野战光缆应整齐盘成直径为300 mm~400 mm的圆环，用黑色扎带绑扎固定在合适的位置，例如BBU侧绕线盘上。

   • 如只配置一根野战光缆，必须使用防水胶塞将未使用的野战光缆出线槽堵塞。

5. 依次在野战光缆和电源线缆上挂上标签，完成维护窗线缆的安装。

本节介绍维护窗内野战光缆和交流电源线缆的安装方法。

交流电源线缆制作方法（示例）如下。具体截线要求以RRU维护窗内剥线要求贴图为准。

1. 按照工程需要截取相应长度的电源线缆。

   说明：

   截取线缆长度应略长于规划长度，以预留足够的接头制作和操作长度。

2. 参照维护窗内电源线缆剥线要求标签剥开线缆，如图23所示。



3. 如图24所示，在裁剪好的裸露铜芯上套上管状端子，使用管状端子压线钳压接管状端子。



4. 在图25红框所示位置缠绕绝缘胶带9~12圈（直径12 mm~15 mm），使得胶带缠绕宽度超过密封圈宽度。



5. 确认电源线缆连接器极性。

   警告！

   制作RRU侧电源连接器时，禁止电源线极性反接。电源线反接可能导致RRU设备损坏或人身伤害。上电前请务必再次检查电源极性连接正确。

6. 用一字螺丝刀按压顶杆，至顶杆无法回弹为止。将安装好管状端子的电源线缆安装至电源线缆连接器，如图26所示。要求导线前端完全插入，顶住连接器插头内底部。



   1. 按钮
   2. 拉环绝缘体
   3. 顶杆
   4. 压线筒
   5. 外壳体
7. （可选）若管状端子外径大于橡胶护套内径，可去掉护套，直接安装管状端子。此时，管状端子必须安装到底部。

8. 按压按钮（可使用适当工具，如螺丝刀柄按压，禁止使用榔头等重物敲击以免损坏插头），顶杆会自动弹出。手拉导线，导线无脱落现象，则说明导线安装牢固。

1. 布放野战光缆和电源线缆至RRU侧。

2. 安装野战光缆。


3. 安装交流电源线缆。

   警告！

   • 安装RRU电源线前，必须确认前级用户界面空开已断开，且电源线缆上无电压。

   • 安装RRU电源线时，必须先连接RRU端连接器，再连接供电设备端连接器。如果连接顺序错误，可能导致RRU设备损坏或人身伤害。

   1. 如图27所示，将电源线插入到电源接口（直到听到“咔哒”声音），将线缆屏蔽层裸露部分与压线夹完全接触，卡紧绝缘胶带缠粗部分到防水胶塞处。



   2. 将交流电源线缆PE端连接到维护窗内的接地点，如图28所示。



   3. 将电源线缆另一端连接到交流防雷箱（PIMAC）。

   4. 关闭维护窗面板，并拧紧螺钉防水。

4. 绑扎固定线缆。

   说明：

   • 户外野战光缆从RRU机箱下方出来时，应保持与设备下缘200 mm长度的垂直走线，不能弯曲受力。之后野战光缆沿抱杆或走线架绑扎固定。

   • 多余的野战光缆应整齐盘成直径为300 mm~400 mm的圆环，用黑色扎带绑扎固定在合适的位置，例如BBU侧绕线盘上。

   • 如只配置一根野战光缆，必须使用防水胶塞将未使用的野战光缆出线槽堵塞。

5. 依次在野战光缆和电源线缆上挂上标签，完成维护窗线缆的安装。

校准线缆选用50 Ω、直径1/2”射频电缆、4.3-10型连接器。外观结构如图29所示。

校准线缆用于将RRU连接到天线，完成与天线的AC校准。

校准线缆一端连接到RRU的CAL接口，另一端连接到天线的对应接口。

集束跳线RRU侧接头类型为MQ4，天线侧有两种可选，外观如图30、图31所示。

集束跳线提供RRU和无源天线的信号互联。

集束跳线的A端连接到RRU的A1∽A4/A5∽A8射频接口，B端连接到天线对应接口。
